Результат выполнения конструкторской разработки

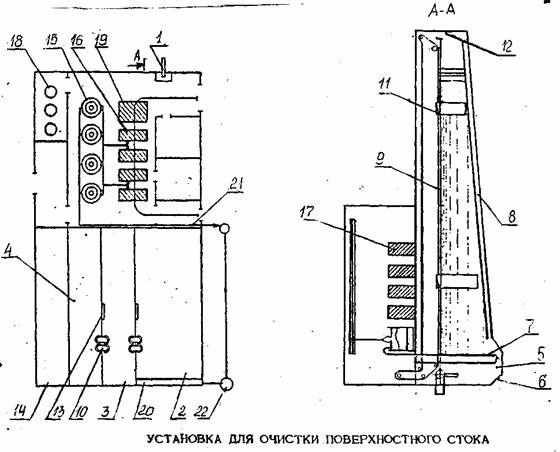

Установка состоит из подводящего коллектора 1 (см. рисунок), отстойной камеры 2, аккумулирующих камер 3 и 4. Отстойная камера оборудована устройством 5 для вывода осадков и нефтепродуктов включающих приямок 6 для осадка, гидроэлеватор 7, систему гидросмыва 8, нефтеподгонное устройство 9, сифоны 10, переливные короба 11, нефтесборные лотки 12. Переливные короба снабжены защитными козырьками 13. Рядом с аккумулирующими камерами установлена секция чистой воды, а над ними установлены самовсасывающие пенные сепараторы 15 и фильтры-кассеты 16, заполненные отходами производства эластичного пенополиуретана 17, а также вертикальные насосы 18. Установка включает бункер 19 с дренажом, нефтесборный лоток 20, трубу 21 и емкость 22.

Дождевой сток, загрязненный нефтепродуктами и механическими примесями, по подводящему коллектору поступает в отстойную камеру, оборудованную приспособлениями для вывода осадка и нефтепродуктов. Удаление осадка производится гидросмывом и гидроэлеватором из приямка в бункер, оборудованным дренажом. Всплывающие нефтепродукты при достижении расчетного уровня подаются нефтеподгонным устройством в нефтесборный лоток. Для удаления всплывших частиц нефтепродуктов при переменном уровне вода из камеры чистой воды насосами подается в отстойную камеру для подъема уровня до расчетного. Расчетный уровень в аккумулирующих камерах сохраняется переливными коробами, снабженными козырьками, опущенными ниже слоя всплывших нефтепродуктов, что препятствует попаданию последних в аккумулирующие камеры.

Предварительно отстоенная вода забирается сепараторами из камеры. За счет понижения в ней уровня срабатывают сифоны между камерами. На сепараторах происходит предварительная очистка от нефтепродуктов и механических примесей. Доочистка стоков после пенных сепараторов осуществляется на фильтрах-кассетах, загруженных отходами эластичного пенополиуретана. Очищенная вода сливается в секцию чистой воды.
