Результат выполнения конструкторской разработки

Тюки, спрессованные поршневым пресс-подборщиком, имеют прямоугольную форму и размеры 50х36х80-100 см при плотности прессования 80-150 кг/м ³ и укладываются только надземные стены, располагаемые на цоколе высотой 30-40 см. Между выравненной поверхностью цоколя и первым слоем тюков размещают гидроизоляцию из 2-3 слоев толя или рубероида.

В зависимости от назначения постройки, высоты и типа стен, местных климатических условий и других факторов стены из тюков могут иметь в 1,0 или 1,5 м.

Количество и масса стандартных двух обвязанных тюков (длина - 1,0 м, масса - 20 кг, плотность 120 кг/м ³), необходимых для формирования одного погонного метра стены представлены в таблице.

Таблица

Потребное количество и масс стандартных тюков, расходуемых на 1 погонный метр кладки стены

В числителе - количество тюков, в знаменателе - масса в кг.

Тюки могут укладываться как в сухую кладку, так и в мокрую - с использованием растворов, состоящих из одного или двух вяжущих материалов (глина, известь, гипс, цемент) и одного заполнителя (мелкие шлаки, пемза, опилки).

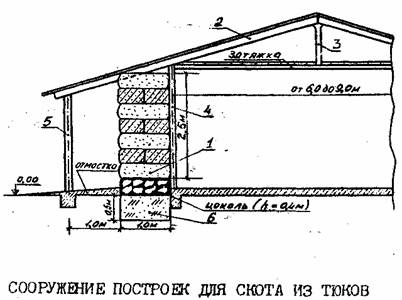

Каркас здания, сооружаемый из деревянных или металлических несущих элементов, состоит из стропил 2 (см. рисунок), бабки 3, опоры внутренней 4 и наружной 5. Каркасом воспринимаются практически все силовые нагрузки, освобождая от них стены, сложенные из тюков 1. Характерной особенностью конструкции является устройство продольных навесов вдоль стен, включающих прямое попадание дождя и снега.

Внутри помещений стены из тюков облицовываются литыми гипсовыми плитами толщиной 5-7,5 см или кирпичом с последующим оштукатуриванием. Для внутренней облицовки стен можно использовать также любые каркасные перегородки, покрытые мокрой штукатуркой или облитые сухой листовой штукатуркой или др. влагопоглощающим листовым материалом. Фундамент представляет собой уплотненный песок. Цоколь имеет высоту 4,0 м.

Наружная поверхность стен должна быть открыта свободному доступу воздуха. Этим обеспечивается беспрепятственная соответственная циркуляция воздуха внутри тюков, которая составляет 85-88%.
