Результат выполнения конструкторской разработки

На сварной платформе 1 (см. рисунок) установлены узлы: размотки 2, тиснения 3, складывания 4, укладки в стопку 5, резки 6, привода 7. Рулон бумаги 8 устанавливают в узел размотки. Далее бумажная лента попадает в валы тиснения 3. Проходя через складывающее устройство 4, бумажная лента, сложенная вдвое, попадает в тянущие валки 9 из которых она поступает в узел укладки салфеток в стопку 5. В этом узле салфетки укладываются в двойную стопку, которая непрерывно подается к ленточному ножу 6, где и происходит разрезка двойной стопы на две отдельные стопки. Складывающее устройство имеет электромагнитный привод, который срабатывает от счетчика салфеток. В нужный момент бумажная лента приподнимается и одна салфетка укладывается в стопку несколько выше остальных, тем самым отделяя количество салфеток идущих на одну упаковку.

Привод станка осуществляется от электродвигателя через ременную передачу на раздаточный вал, от которого вращение передается на узел укладки в стопку 5 и через зубчатый ремень 10 на узел тиснения.

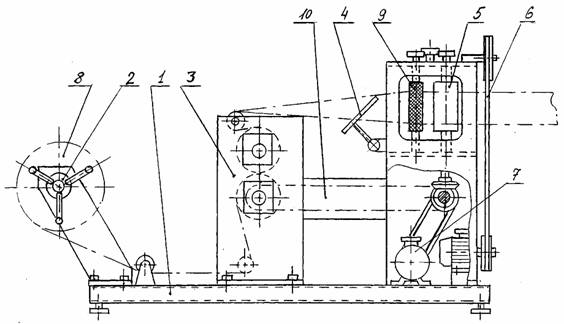

Рисунок 1. Станок для производства салфеток.
