Результат конструкторской разработки.

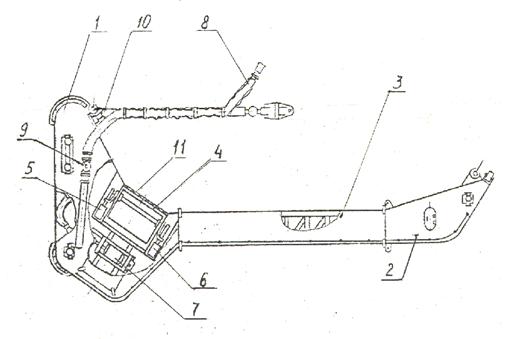

Приставка состоит из рабочего 1 (см. рисунок) и вспомогательного 2 понтонов, объединенных между собой фермой экраном 3. Рабочий экран служит для размещения нефтеприёмного устройства, насосной установки, шлангового и швартовного устройств

Нефтеприёмное устройство следящего типа состоит из поплавковой заслонки 4 и поплавков 5, 6. Поплавок 5 перемещается в специальной выгородке, сообщающейся с забортным пространством. Поплавок 6 помещён в выгородке, являющейся приёмной камерой.

Для откачки водонефтяной смеси из приёмной камеры служит насосная установка 7, укомплектованная напорными рукавами 8 и задвижкой 9. Один из напорных рукавов крепится на шарнирной штанге 10, которая наряду с кнехтами является швартовным устройством.

Вспомогательный понтон 2 служит для удержания на плаву фермы экрана и размещения на нем части швартовного устройства. Ферма эран 3 предназначена для удержания и направления собираемой нефти к окну нефтеприёмного устройства.

В целях предотвращения попадания мусора в приёмную камеру предусмотрена съёмная решётка 11. Подача питания на электродвигатель насосной установки осуществляется с ГРЩ судна буксировщика.

Для работы приставка устанавливается к судну буксировщику таким образом, чтобы плоскость приёмного окна нефтеприёмного устройства была перпендикулярна борту судна. На судно подаются шланги от напорной линии насоса, а так же силовой кабель и кабель управления. Сбор может осуществляться методом траления и в стационарном положении. Работать можно как с одной приставкой, так и с двумя - по одной с каждого борта.

Нефтеприемное устройство приставок работает следующим образом. При откачке уровень воды в приёмной камере понижается, поплавок 6, а вместе с ним поплавковая заслонка опускается и в приёмную камеру поступает поверхностный слой воды с нефтью. Сброс откачиваемой воды с нефтью производится в грузовые баки буксировщика. При подходе к окну нефтеприёмного устройства волны, поднимается поплавок 5 и поднимает поплавковую заслонку, что исключает попадание большого количества воды в приёмную камеру.

Управление электродвигателем насоса осуществляется при помощи выносного кнопочного поста, находящегося во время работы на борту судна буксировщика. Приставка может работать совместно с судами пр. Р 164, 866, 795, 354К.
