Результат выполнения конструкторской разработки.

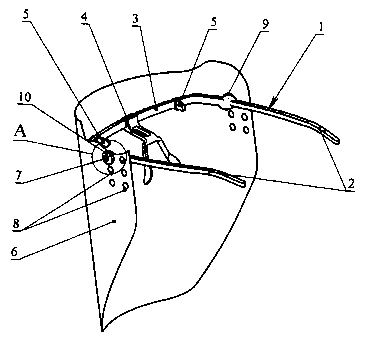

Экран медицинский индивидуальный ЭМ-01 состоит из П-образной оправы 1 (см.рисунок), образованной двумя дужками 2 и центральной пластиной 3, на которой закреплена съемная опора 4, служащая для фиксации оправы на переносице человека, съемные упоры 5, расположенные симметрично относительно опоры, и защитного прозрачного пластмассового экрана 6. Опора и упоры снабжены упругими защелками, посредством которых они крепятся на пластине.

Для закрепления экрана на дужках имеются фиксаторы 7, представляющие собой цилиндрические полуоси со сферической головкой, а в экране выполнено два ряда сквозных отверстий 8, что позволяет пользователю менять как расстояние между экраном и лицом, так и положение экрана по высоте, осуществлять поворот экрана на небольшой угол для исчезновения бликов и откидывать экран частично или полностью вверх в том случае, когда у пользователя (например, врача-стоматолога или хирурга) отпадает необходимость в защите лица и глаз.

Фиксация экрана на оправе осуществляется следующим образом.

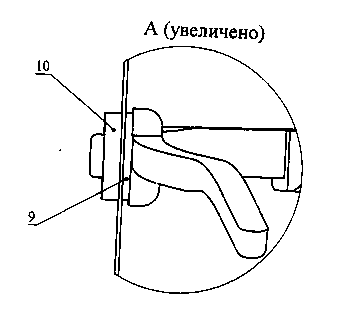

На фиксаторы 7 последовательно надеваются шайбы 9 и экран, который сверху прижимается шайбами 10. Шайбы 9 и 10 надеваются на фиксаторы с натягом.

Геометрически размеры опоры выбираются таким образом, чтобы обеспечить фиксацию устройства на переносице и оптимальное расположение экрана относительно лица с учетом различных антропологических характеристик пользователей.

В результате по сравнению с прототипом центральная пластина и, следовательно, оправа выдвинуты вперед. Это позволяет исключить из конструкции устройства переходные планки, имеющиеся в прототипе, и устранить возможные при манипуляции с экраном перекосы при сохранении его минимальной толщины.

Шайбы изготавливаются из материала с большим коэффициентом трения, например, пластиката, что позволяет откидывать экран вверх и фиксировать его в требуемом положении. Выполнение верхней части фиксаторов в виде сферических головок обеспечивает плотное прижатие шайб к поверхности экрана.

Оправа, опора, упоры и фиксаторы изготавливаются из термопластичного материала с достаточно большим модулем упругости, например, из ударопрочного полистирола марки УПМ, экран - из пленки полиэтилентерефталата толщиной 0,2 мм.

Использование экрана осуществляется следующим образом.

Экран закрепляется на дужках, причем наличие в экране двух рядов сквозных отверстий позволяет пользователю изменять как расстояние экрана от лица, так и его положение по высоте. Опора обеспечивает фиксацию оправы на переносице пользователя. При необходимости осуществляется поворот экрана на небольшой угол для исчезновения бликов и откидывание экрана частично или полностью вверх в том случае, когда у пользователя отпадает необходимость в защите лица и глаз. Фиксация экрана в определенном положении обеспечивается за счет большого коэффициента трения шайб.

В том случае, если пользователь носит очки, опора может быть снята с оправы и упоры, ложась своими нижними торцевыми поверхностями на оправу очков пользователя, фиксируют положение устройства относительно его лица.

Таким образом, за счет съемного выполнения опоры, фиксирующей положение устройства на переносице пользователя, и введения новых элементов - упоров, обеспечивающих фиксацию устройства на оправе очков, данное устройство может быть использовано пользователями, имеющими дефекты зрения и носящими очки. Это позволяет расширить область применения экрана и повысить удобство его эксплуатации.

Кроме того, упрощена конструкция узла крепления экрана при сохранении достаточной жесткости устройства в целом.
