Результат выполнения конструкторской разработки.

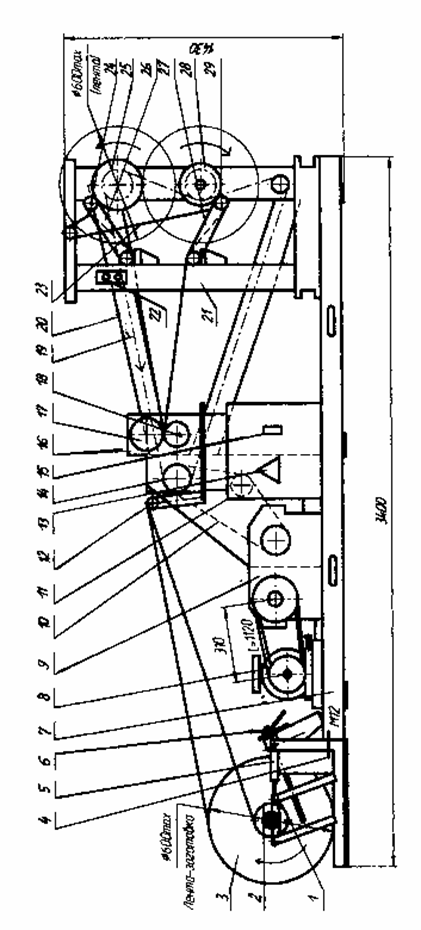

Установка состоит из бухтодержателя 5(см.рисунок), рамы 7, двигателя 8, редуктора 9, тумбы 11, ножниц 16, механизма намотки 21, электрооборудования 13, защитных ограждений 20.

Бухтодержатель крепится к раме с торца болтами 4. Двигатель, редуктор, тумба, механизм намотки крепятся к верхней поверхности рамы болтовыми соединениями. Ножницы 16 устанавливаются на тумбу и крепятся болтами. Электрооборудование смонтировано в тумбе. Рычаг автоматического выключателя 15 выведен на наружную поверхность дверцы тумбы. Кнопки управления 22 смонтированы на раме механизма намотки. Двигатель связан с редуктором клиноременной передачей. Редуктор связан с ножницами цепной передачей 10. От ножниц цепная передача 19 идет к механизму намотки 21. Защитные ограждения 20 закрывают цепные передачи.

Установка работает следующим образом.

Оправку 2 закрепляют в бухте разрезаемой ленты 3. Подкатывают бухту к бухтодержателю. Подшипниковые опоры должны оказаться над постелями (опорами) в балках бухтодержателя. Затем поворачивают винты, связанные цепью за одну из рукояток 6 до упора 1. Опоры оправки лягут в постели балок и бухта поднимется над полом. Упорами выставляют ось оправки параллельно осям ножей ножниц. Гайками на оправке устанавливают бухту симметрично крайним ножам ножниц.

Далее устанавливают ролик 12 так, чтобы разрезаемая лента расположилась между буртиками ролика без зазора. Верхний ножевой вал ножниц поворотом эксцентриковых корпусов 17 устанавливают в оптимальное для резки ленты положение. Не должно быть перекрытия с ножами нижнего вала. Боковой зазор между ножами (10-15% от толщины разрезаемой ленты) устанавливают перемещением нижнего вала вдоль оси поворотом болтов 18, расположенных в центре торцевых крышек.

Устанавливают рычаги 26, 27 механизма намотки так, чтобы их валки 24, 29 касались оправок 25, 28. При необходимости подтягивают трос 23. Канавки на валах 24, 29 должны совпадать с пазами на оправках 25, 28.

Заправляют ленту в ножи и поворотом вала за квадрат 14 на оси ножниц пропускают ленту через ножи. При необходимости ножи регулируют. Далее заправляют полоски разрезанной ленты в оправки и поворачивают их вручную до натяжения полос, при этом на оправках 25, 28 должно быть не менее двух оборотов ленты. Затем затягивают гайки фрикционных муфт, расположенных на валах с оправками 25, 28.

Включают привод установки. Полосы разрезанной ленты должны плотно без смещения наматываться на оправки. Во время работы установки следят за фрикционными муфтами. При их перегреве необходимо заполнить ванночки, расположенные под муфтами, индустриальным маслом.

Замена режущего инструмента позволяет получить ширину нарезаемых полос от 8 до 50 мм в наборе.
