Результат выполнения технологической разработки

Винторезная цепь и цепь приращения шага содержит гидравлическую связь, включающую гидравлические шаговые двигатели, кинематически связанные посредством ходового винта продольной подачи и червячной передачи соответственно с продольным суппортом и суммирующим механизмом в виде дифференциала с коническими колесами и связанные посредством трубопроводов с генераторами гидравлических импульсов, содержащих золотниковое втулки с рабочими щелями, при этом указанные золотниковые втулки генератора гидравлических импульсов привода продольного перемещения и генератора гидравлических импульсов привода приращения шага выполнены с возможностью вращения от шпинделя заготовки, а передаточное отношение цепи между заготовкой и инструментом соответствует отношению чисел рабочих щелей на золотниковых втулках соответствующих генераторов гидравлических импульсов.

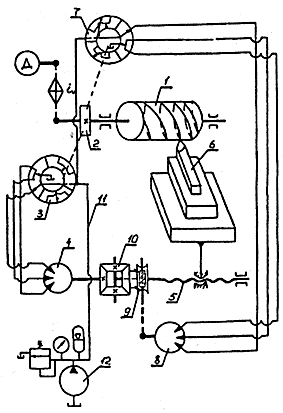

На чертеже представлена схема станка для нарезания винтовых поверхностей переменного шага. Станок включает в себя заготовку 1, получающую вращение от электродвигателя Д через звено настройки i _v, на шпинделе которой закреплено зубчатое колесо 2, от которого получает вращение золотниковая втулка генератора гидравлических импульсов 3, управляющего гидравлическим шаговым двигателем 4, кинематически связанным с ходовым винтом 5 продольной подачи инструмента 6, золотниковая втулка генератора гидравлических импульсов 7, управляющего шаговым гидродвигателем 8, кинематически связанного через червячную передачу 9 с суммирующим механизмом 10 в виде дифференциала с коническими колесами, при этом рабочая жидкость к генераторам гидравлических импульсов, соединенных системой трубопроводов с соответствующим шаговым гидродвигателем, подводится по трубопроводам 11 от насосной станции 12.

Работа станка осуществляется следующим образом.

Вращение заготовки 1 осуществляется от электродвигателя Д через звено настройки i _v. Продольное перемещение режущего инструмента 6 осуществляется от шагового гидродвигателя 4, кинематически связанного с ходовым винтом 5 продольной подачи и управляемого генератором гидравлических импульсов 3, золотниковая втулка с рабочими щелями которого получает вращение от зубчатого колеса 2, закрепленного на шпинделе заготовки. Добавочное перемещение инструмента производится от шагового гидродвигателя 8, кинематически связанного посредством червячной передачи 9 с суммирующим механизмом 10 в виде дифференциала с коническими колесами и управляемого генератором гидравлических импульсов 7, золотниковая втулка с рабочими щелями которого получает вращение от вышеупомянутого зубчатого колеса 2.
