Результат выполнения технологической разработки

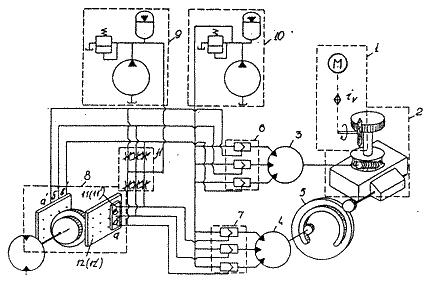

Схема зубошлифовального станка с гидравлической цепью обката состоит из узла инструмента 1, который получает вращение от электродвигателя М через звено настройки i_v, узла заготовки 2, в котором заготовка получает вращение от шагового гидродвигателя 3, управляемого блоком из трех гидрораспределителей (по числу каналов шагового гидродвигателя), шагового гидродвигателя 4, осуществляющего вращение составного колеса 5 через шестерню, заполненную с внутренним периметром составного колеса, и управляемого блоком из трех гидрораспределителей 7, при этом шестерня, находящаяся в зацеплении с внешним периметром составного колеса, вращает ходовой винт продольной подачи, осуществляя продольное перемещение стола с заготовкой.

Рабочая жидкость для получения управляющих импульсов для гидрораспределителей поступает от насосной станции 9, а для работы шаговых гидродвигателей - от насосной станции 10. Работа зубошлифовального станка с гидравлической цепью обката для обработки цилиндрических зубчатых колес осуществляется следующим образом. Главное движение - вращение шлифовального круга - осуществляется от электродвигателя М через звено настройки i _v.

Цепь обката, связывающая вращение заготовки и поступательное перемещение стола с заготовкой, воспроизводящая в процессе шлифования зацепления зубчатого колеса с рейкой, состоит из шагового гидровигателя 3, который приводит во вращение заготовку и шагового гидродвигателя 4, который через шестерню, находящуюся в зацеплении с внутренним периметром составного колеса 5, вращает составное колесо, с внешним периметром которого находится в зацеплении шестерня, вращающая ходовой винт продольной подачи, от которого осуществляется продольное перемещение стола с заготовкой. Управление шаговых гидродвигателей 3 и 4 привода вращение заготовки и составного колеса осуществляется от блоков торцовых распределителей б и 7 соответственно.

Настройка этой цепи на требуемое передаточное отношение осуществляется с помощью генератора гидравлических импульсов. Масло от силовой насосной станции 10 поступает на вход блоков дискретных торцовых распределителей, а затем в зависимости от положения торцовых распределителей, по какому-нибудь каналу поступает к гидравлическим шаговым двигателям ТШДЗ и ГШД4.

Генератор гидравлических импульсов обеспечивает постоянное для данной настройки соотношение частот поступающих импульсов давления, а следовательно, часто вращения выходных валов гидравлических шаговых двигателей.

Коммутация потоков жидкости по силовым каналам зависит от того, какая щель управляющих каналов, а, б, в, (а', б', в') перекрыта в данный момент выступом вращающегося диска генератора импульсов.

Передаточное отношение углов поворота выходных валов шаговых гидродвигателей ГШДЗ и ГШД4 будет определяться числом гидравлических импульсов, подаваемых к этим двигателям за один оборот блока дисков генератора. Для изменения передаточного отношения цепи достаточно переместить ползушку 11 или 11' по планке 12 или 12' дисков.
