Результат выполнения конструкторской разработки

На рис. 1 показан фундамент и узел сопряжения колонны с ним в разрезе; на рис. 2 - разрез Б-Б; на рис. 3 - разрез В-В. фундамент состоит из обоймы 1 и поршня 2. Полость обоймы заполнена песком, щебнем или шлаком 3. В обойме 1 замоноличены анкерные трубы 4, работающие как на растяжение, так и на сжатие. К верхнему торцу анкерной трубы 4 приварена гайка 5. В последнюю ввернут анкерный болт 6, снабженный опорной рихтующей гайкой 7. Эта же гайка 7 обеспечивает работу анкерных болтов 6 на сжатие. Гайка 8 анкерного болта 6 обеспечивает его работу на растяжение. Фундамент предназначен для опирания на него, например, двухветвевой колонны 9, каждая из ветвей которой снабжена анкерными двухконсольными балками 10. Каждая из балок 10 опирается средней своей частью на поршень 2 фундамента, а каждая из консолей опирается на опорные гайки 7 и далее через анкерные болты 6, работающие на сжатие как сваи, на обойму 1. Каждая из консолей фиксируется анкерным болтом 6 и гайками 7 снизу. Трубки 11 предназначены для подачи воды под напором под поршень и вымывания наполнителя из под него. Столики 12 (железобетонные или стальные) устанавливаются дополнительно после выравнивания осадки каждого из фундаментов.

Работает узел следующим образом. При неравномерной осадке фундаментов и колонн выравнивание осадок каждой из колонн производится посредством сообщения отставшей в осадке колонне дополнительной осадки , определенной геодезической съемкой. Для этого нижние опорные гайки навинчивают на анкерные болты на величину дополнительной осадки . Этим самым обойма фундамента разгружается, а поршень подгружается. Давление поршня на грунтовое основание увеличивается до критического, поршень осаживается вниз, уплотняя грунт и скользя по стенкам обоймы, а консоли балок скользят по анкерным болтам. Осадка поршня происходит на величину до тех пор пока консоли балок не упрутся в опорные гайки. В этот момент в работу включается обойма фундамента. Усилия между поршнем и обоймой перераспределяются и напряжение в грунте выравнивается по всей площади подошвы фундамента как поршня, так и обоймы. Осадка колонны автоматически останавливается на проектной отметке. Рихтовка фундаментов и колонн каркаса производится периодически, например, раз в год.

Вид А-А

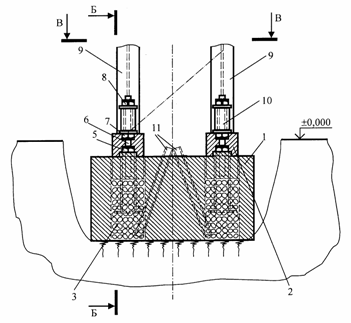

Рис. 1. Фундамент и узел сопряжения колонны с ним

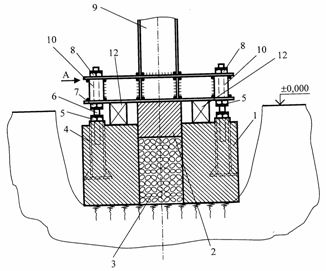

Рис. 2. Разрез Б-Б

В-В

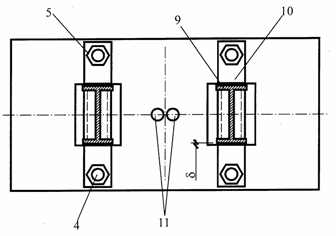

Рис. 3. Разрез В-В
