Результат выполнения конструкторской разработки

На рис. 1 показан узел сопряжения внецентренно нагруженной колонны 1 с фундаментом 2.

Колонна содержит две ветви: наружную а, и подкрановую b. Каждая из ветвей соединена с поперечными двухконсольными балками 3, ориентированными в плоскости действия момента. Каждая из консолей балок заканчивается трубкой с, ортогональной к оси двухконсольной балки. Сквозь каждую из трубок пропущен анкерный болт 4, снабженный шайбами d и гайками к, как снизу, так и сверху. Шайбы d и гайка к взаимодействуют с торцами трубок с снизу и сверху.

Балки снабжены также съемными шпильками 5, соединяющими балки друг с другом и предназначенными для защемления колоны в момент монтажа. Каждая из ветвей снабжена также упорами 6 с нижними фрезерованными торцами, предназначенными для фиксации колонны по высоте.

Полки ветвей а и b колонны примыкают к стенке балки, поэтому мешающие части верхней полки балки вырезаны и образованы карманы 7, фиксирующие колонны в плане. После окончания монтажа вырезанные части приваривают вновь.

Способ монтажа рихтовки.

Колонну изготавливают как обычно. Нижние торцы ветвей фрезеруют и по шаблону к ветвям колонны приваривают упоры с нижним фрезерованным торцом.

Балки изготавливают и поставляют на монтажную площадку, не соединяя их с колонной. При бетонировании фундамента его не доводят до проектной отметки на 150…120 мм.

Для анкерных болтов оставляют колодцы, используя для этого куски шланга, от бетононасоса, заполненные под давлением воздухом или жидкостью. После схватывания бетона куски шлангов легко вынимаются после устранения внутреннего давления. Анкерные болты устанавливают по кондуктору в проектное положение и заполняют колодцы бетоном.

На анкерные болты навинчивают нижние гайки к и шайбы d, контролируют отмету шайбы dпо высоте нивелиром. Проектную отметку каждой из шайб d устанавливают посредством гайки к. после выверки отметок всех шайб d безвыверочно с первой попытки устанавливают балки.

При необходимости легко выполнить дополнительную регулировку отметки по высоте посредством нижних гаек к. в плане дополнительная регулировка, до совмещения рисок на балках с осевыми линиями здания, осуществляется за счет зазора между внешней поверхностью анкерного болта и внутренней поверхность трубки с.

После установки балок в проектное положение их фиксируют, затягивая верхние гайки к.

Производят подбетонку верхнего слоя фундамента на 150…120 мм до нижней поверхности балок. Производят (после схватывания бетона) безвыверочно с первой попытки монтажа колонн, направляя концы ветвей в карманы в верхнем поясе балок. Отпускают колонну до упора и она занимает проектное положение. Затягивают гайки на съемных шпильках, временно заанкеривая колонну в фундаменте, и соединяют ветви колоны монтажной сваркой с балками, окончательно заанкеривая колонну в фундаменте. Шпильки после этого демонтируются. База колонн может быть обетонирована.

В случае осадки колонны с течением времени последнюю поддомкрачивают, свинчивают гайки на величину осадки колонны и заполняют образовавшуюся полость бетоном требуемой марки.

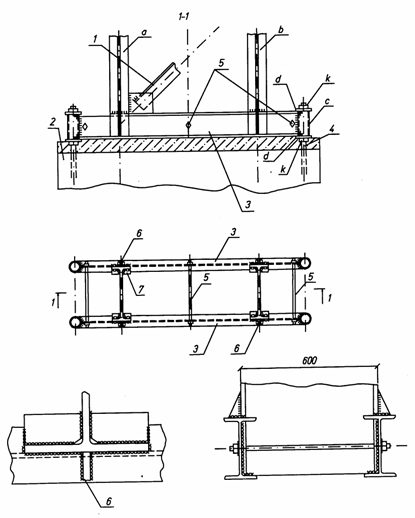

Рис. 1 Соединение колонны с фундаментом
