Номер

54-214-03

Наименование проекта

Индивидуальная биогазовая установка ИБГУ-Ч/РЭ

Назначение

Для получения газа типа метана из навоза

Рекомендуемая область применения

Предприятия жилищно-коммунального хозяйства, а также в колхозах, совхозах и фермерских хозяйствах

Описание

Результат выполнения конструкторской разработки

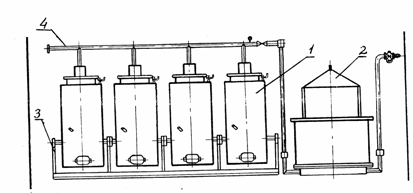

Установка состоит (см. рис.1) из четырех баков 1, установленных в кассеты 3, сборника для биогаза 2 и газового коллектора 4, включающего запорную арматуру. Установка работает следующим образом

Навоз подается через воронку в верхний люк бака. Одновременно работает три бака (четвертый загружается в течение 7 дней в зависимости от расхода газа). Загрузка происходит до черты с надписью «0,7 м ³».

Биогаз по коллектору подается в сборник биогаза, состоящий из колпака, корпуса внутреннего и корпуса наружного. Объем между корпусом наружным и колпаком заполняется водой, которая служит для поглащения сероводорода. В нижней части наружного корпуса имеется штуцер с краном для слива воды. Биогаз из сборника по коллектору поступает по назначению (к газовой плите, к колонке, газовой горелке и т.д.)

Рис. Индивидуальная биогазовая установка ИБГУ-Ч/РЭ

Преимущества перед известными аналогами

Проста по конструкции, удобна в обслуживании

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Внедрение установки обеспечивает газом районы, где отсутствует газопровод и позволяет скратить расход древесно-угольного топлива в 3 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

05.05.2003
