ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 54-155-03 |
|||
|
Наименование проекта Консоль железобетонной колонны |
|||
|
Назначение Для железобетонных колонн каркасов промзданий |
|||
|
Рекомендуемая область применения Изготовление железобетонных внецентренно нагруженных колонн для производственных зданий с мостовыми кранами |
|||
|
Описание Результат выполнения конструкторской разработки. На рис. 1 показана железобетонная колонна со съемной стальной двутавровой консолью. Узел содержит железобетонную колонну имеющую верхний участок 1 меньшего сечения с закладной деталью 2 из листа и нижний участок 3 большого сечения. В зоне сопряжения верхнего и нижнего участков происходит изменение высоты сечения и образуется уступ обрамленный закладной деталью 4 из уголка. Съемная стальная консоль выполнена из прокатного двутавра 5, имеющего вертикальный фланец 6, соединенный с двутавром сваркой. Нижняя полка двутавра оперта на закладную деталь из уголка, а вертикальный фланец контактирует с гранью верхнего участка колонны. Закладные детали выступают за грань колонны на 3…4 диаметра анкерных болтов 7, соединяющих фланец с закладными деталями. Под опорой подкрановой балки 8 имеются опорные ребра 9. Работа съемной стальной двутавровой консоли. Вертикальные опорные реакции d max воспринимается верхней полкой и через ребра и нижнюю полку двутавра передаются на закладную деталь на нижнюю часть колонны. Так как сила d max приложена с эксцентриситетом е, то в верхних анкерных болтах в верхней части колонны возникает растяжение, передаваемое на закладную деталь.

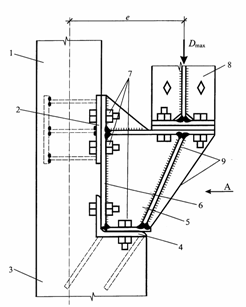

Рис. 1. Консоль железобетонной колонны |
|||
|
Преимущества перед известными аналогами Консоль колонны выполнена съемной стальной двутаврового сечения. Крепление консоли к колонне осуществляется легко заменяемыми анкерными болтами |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Свидетельствуют о повышении надежности и долговечности узла соединения подкрановых балок с железобетонными колоннами |
|||
|
Технико-экономический эффект Повышение надежности и долговечности съемной стальной двутавровой консоли в 2 раза; упрощения опалубки для железобетонной колонны (экономия трудозатрат до 20%); повышения ремонтопригодности консольной части колонны |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 25.03.2003 |
