ИННОВАЦИИ БИЗНЕСУ

Номер

54-141-03

Наименование проекта

Помехоустойчивый аналого-цифровой преобразователь

Назначение

Для линейного помехоустойчивого преобразования унифицированного сигнала частотного датчика в цифровой двоичный отсчет

Рекомендуемая область применения

Контрольно-измерительная техника, системы управления технологическими процессами

Описание

Результат выполнения конструкторской разработки.

В структуру преобразователя (см. рис. 1) входят: генератор импульсов опорной частоты (Г), воспроизводящий весовую функцию (ВФ), формирователь (Ф), в состав которого входят двоичный реверсивный счетчик и триггер, а также накаливающий сумматор (НС).

Работа устройства основана на применении метода весового усреднения. В течение фиксированного интервала времени измерения (Т _и) в преобразователе вырабатывается весовая функция (ВФ) в виде последовательности цифровых кодов и подсчитывается сумма ее значений ( n), взятых в моменты поступления импульсов измеряемой частоты ( f _x). По окончании интервала Т _и устройствам выдается сигнал готовности отсчета, а НС приводится в исходное нулевое состояние.

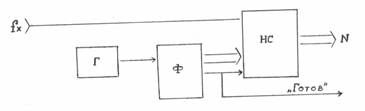

Рис. 1. Схема помехоустойчивого аналого-цифрового преобразователя частоты.

Преимущества перед известными аналогами

Возможность реализации в виде интегральной схемы, высокая помехоустойчивость

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Внедрение обеспечивает высокую точность измерений, малые аппаратурные затраты, снижение трудоемкости и повышение производительности выполнения измеряемых операций в 2 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

24.02.2003
