Результат выполнения конструкторской разработки.

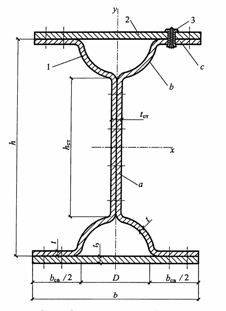

На рис. 1 показан профиль сечения прокатной балки.

Рис.1. Сечение подкрановой балки.

Прокатная балка содержит два зеркальных относительно осей x и y профильных элемента 1 и две затяжки сверху и снизу. Элементы соединены друг с другом полыми заклепками 3 с внедрением в каждую сердечником.

Каждый из зеркальных профильных элементов состоит из стенки а, переходящий в элемент трубчатого профиля, составляющий четвертинку б трубы. Четвертинка б плавно переходит в отгиб с.

Зеркальные профильные элементы соединены друг с другом полыми заклепками и образуют в сборе двутавровую балку.

Четвертинки б образуют лотки сверху и снизу. Каждый из лотков соединен посредством затяжки и полых заклепок с отгибами с зеркальных профильных элементов.

Достоинство разработанного профиля балки:

- эффективные коэффициенты концентрации напряжений сведены к минимуму, то есть близки к единице и поэтому выносливость зеркальных профильных элементов высокая;

- соединения зеркальных профильных элементов друг с другом и с затяжками выполнено посредством полях заклепок с внедрением в каждую сердечником;

- трудоемкость изготовления сведена к минимуму, так как сечение прокатной балки состоит из прокатных элементов, а их соединение выполняется автоматизировано на поточной линии с использованием пиротехнических установок, выполняющих пробитие в пакетах соединяемых элементов с автоматизированной постановкой полых заклепок;

- прокатная балка обладает амортизирующими свойствами из-за лотков сверху и снизу сечения;

- распределение материала по сечению обеспечивает максимальный момент сопротивления и следовательно минимальную материалоемкость.
