Результат выполнения конструкторской разработки.

Анкерный болт выполнен из арматуры периодического профиля. На выступающей из фундамента конец арматуры надета муфта с внутренним концом, расширяющимся кверху, и внутренней нарезкой. В муфту вложены два или несколько клиньев с внутренними пазами, ответными гребням арматуры и образующими конус, снижающимися книзу и западающими в конусную часть муфты. В цилиндрическую часть муфты ввернута шпилька, контактирующая с торцом арматурного стержня, заклинивающая клинья и служащая анкерующим элементом.

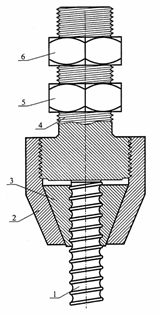

Рис.1. Анкерное устройство.

На рис. 1 показано анкерное устройство в разрезе. Устройство содержит: арматурный стержень 1 периодического профиля; соединительную конусную муфту 2, переходящую к цилиндрическому сечению с внутренней нарезкой; клинья 3 (два или несколько) с углубленьями, ответными гребнями арматуры и образующим в сборке конусным зажимом сужающийся книзу; шпильку 4, контактирующую нижним торцом с торцом периодической арматуры 1 и две гайки. Нижнюю 5, опорную для обеспечения работы анкерного устройства на сжатие, и верхнюю 6 - крепежную. Опорная 5 и крепежная 6 гайки позволяют легко рихтовать положение опорной плиты колонны по высоте.

Устройство работает следующим образом. При действии выдергивающей силы она передается на муфту 2 плотно обжимающую клинья 3. Последнее надежно захватывают анкерный стержень 1 за гребни. Сжимающее усилие передается с торца шпильки 4 на торец периодической арматуры 1.

Преимущества анкерного устройства:

- для анкерных стержней применена стандартная арматура периодического профиля, обеспечивающая надежную анкеровку в бетоне;

- анкерное устройство, быстроразъемное устанавливаемое на выпуклости арматуры в нужном месте непосредственно перед монтажом колонн;

- устройство передает как растягивающее, так и сжимающее усилие, что позволяет включить анкерное устройство в работу на сжатие подобно свае;

- легко организовать производство анкерных устройств, для арматурных стержней различного диаметра, так как они компактны.
