Описание к ИЛ № 53-085-03

Результат выполнения конструкторской разработки.

Предназначена для точного посева пропашных культур пунктирным методом с оптимальной укладкой и заделкой семян в почву. Комплект сменных высевающих дисков позволяет производить посев: сахарной свеклы, кукурузы, фасоли, сои, подсолнечника. Семена свеклы могут быть как дражированными, так и недражированными. Сеялку можно закреплять как классическим методом, так и при помощи автосцепки.

Агрегатируется как с колесными, так и с гусеничными тракторами. Особая консрукция прикатывающих колес позволяет осуществлять точечное прикатывание семян. Кроме того, конструкция сеялки позволяет производить работу на равнинах и на склонах. Распределение семян осуществляется пневмомеханичеким аппаратом с высевающим вертикальным диском с отверстиями.

Привод вентилятора осуществляется от ВОМ трактора с частотой вращения 540 об./мин, что обеспечивает стабильное разрежение в пневмосистеме сеялки, а следовательно, повышается качество посева. Сеялка проста в настройке и надежна в эксплуатации.

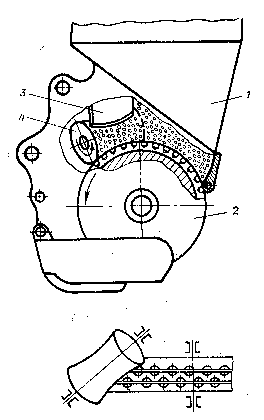

Высевающий аппарат (рис.1) точного посева включает в себя бункер 1 для семян, ячеистый высевающий диск 2 и отражающий ролик 3, отличающийся тем, что с целью лучшего заполнения ячеек высевающего диска семенами при повышенных скоростях посева, отражательный ролик выполнен в виде однополостного гиперболоида, ось вращения которого расположена под углом к оси вращения высевающего диска, и чистик 4.

Рис.1

Аппарат работает следующим образом.

При вращении высевающего диска семена из нижнего слоя опускаются в свободные ячейки.

Вследствие установки отражательного ролика под острым углом к оси высевающего диска, прямое воздействие его на нижний слой семян, движущийся о поверхности диска уменьшено. Благодаря этому разница между скоростями движения семян и диска снижается. Поэтому семена легче заполняют ячейки диска, что особенно необходимо при работе на повышенных скоростях.

Отражательный ролик получает вращение от механизма привода высевающего аппарата.
