Описание к ИЛ № 53-045-03

Результат выполнения конструкторской разработки.

Разработан прибор третьего поколения - МР14. В прибор встроен программируемый токовый преобразователь 4…20 мА основного параметра.

Программное обеспечение прибора дополнено новыми законами регулирования - П, ПИ, ПИД. Прибор МРТ14 конструктивно выполнен в корпусе с габаритными размерами 76 х 35 х 76 мм.

Микроконтроллерный регулятор температуры МКР 14 предназначен для автоматического регулирования температуры в локальных и глобальных системах упарвления технологическими процессами в электроэнергетике, химической, нефтехимической, деревообрабатывающей, керамической, пищевой и других отраслях промышленности в составе сушильных шкафов и камер, автоклавов, кондиционеров, бойлеров, аппаратов выпаривания, подовых печей, в однокомпрессорных стационарных среднетемпературных холодильных машинах и агрегатах, а также в составе зерносушилок в диапазоне температур от минус 40 до плюс 350 ⁰С.

Закон регулирования: двухпозиционный, пропорциональный, пропорционально-интегральный, пропорционально-интергрально-дифференциальный.

Режим регулирования - охлаждающий или нагревающий для двухпозиционного закона регулирования, и нагревающий для пропорционального, пропорционально-интегрального, пропорционально-интергрально-дифференциального.

Прибор предназначен для управления компрессором, электроклапаном или же нагревательным элементом.

В качестве сенсоров могут быть использованы термопреобразователи медные или платиновые, в том числе Луцкого научно-производственного объединения «Электротермометрия» и Омского завода «Эталон».

Особенности:

- цифровая индикация;

- клавиатурный интерфейс;

- энергозависимая память установок;

- высокая точность контроля;

- температуры;

- двухуровневый доступ к программированию, контролируемых системой параментров;

- звуковая и световая аварийная сигнализация;

- программный выбор типа и чувствительности сенсора;

наличие программируемого токового трансмиттера 4-20 мА.

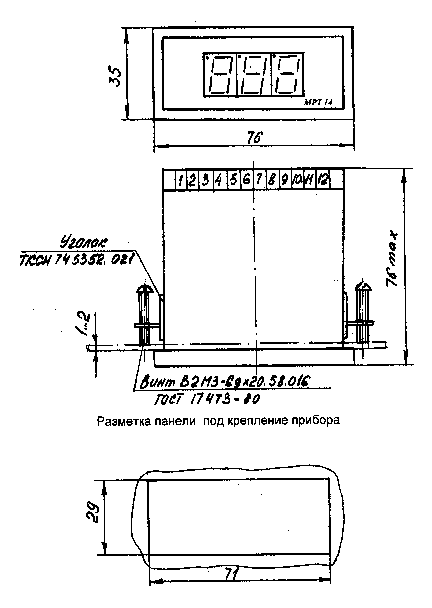

Рис. Габаритные размеры и присоединительные размеры прибора МРТ 14.
