Результат выполнения научно-исследовательской работы.

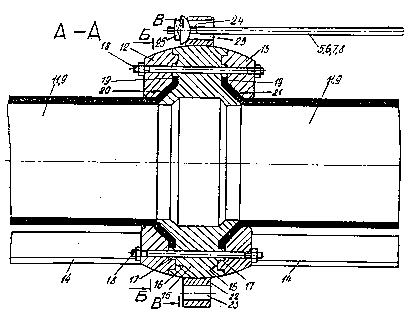

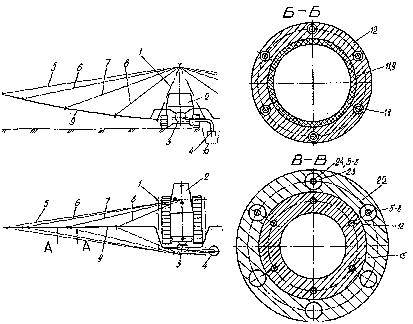

Дождевальная установка включает раму 1 (см. рисунки) в виде пространственной формы из труб на транспортном средстве 2 с насосной установкой 3 и плавучим заборным клапаном 4. На раме i смонтирован посредством пар тросов 5, 6, 7 и 8 гибкий водопроводящий трубопровод 9 в виде левого и правого крыльев. На трубопроводе 9 размещены дождевальные аппараты. Гибкий водопроводящий трубопровод 9 гидравлически соединен с насосной установкой 3 и плавучим заборным клапаном 4. Заборный клапан 4 на транспортном средстве 2 установлен с возможностью перевода в транспортное и рабочее положения из открытого временного канала 10. На трубопроводе 9 могут быть также установлены водовыпуски для полива по бороздам.' Гибкий водопроводящий трубопровод 9 выполнен секционным (рис. 1-3). Каждая секция имеет сегмент 11 гибкого трубопровода 9 и фланцы 12 и 13, которые взаимно связаны несущим элементом 14. Несущий элемент 14 выполнен из гнутого профиля или стального проката. Смежные секции трубопровода 9 соединены посредством переходного элемента 15 и фланцев 12 и 13. Переходный элемент 15 и фланцы 12,13 выполнены в виде полых шаровых поясов и взаимно скреплены крепежными элементами 18, например шпильками. Переходный элемент 15 с фланцами 12,13 сопряжен посредством кольцевых канавок 16 и выступов 17. Концы 19 сегментов 11 зафиксированы в фасонных канавках 20 и 21 фланцев 12 и 13 и переходного элемента 15. Фланцам 12, 13 и переходному элементу 15 в сборе придана форма шарового слоя. На поверхности сборного шарового пояса смонтирован диск 22 с отверстиями 23 для связи тросов 5-8 с рамой 1. Концы тросов 5-8 имеют резьбовые хвостовики 24 и гайки 25 в виде шаровых сегментов.

Дождевальная установка работает следующим образом. Оросительная вода из канала 10 при перемещении транспортного средства 2 гибким трубопроводом 9 подается в дождевальные аппараты. Ими вода в виде капель дождя равномерно распределяется по поверхности орошаемого массива. Выполнение трубопровода 9 из сегментов 10 - отрезков труб длиной 4 м из полиэтилена среднего давления - не требует жесткой форменной конструкции. Вантовая часть консолей, составленная из несущих элементов 14 и пар тросов 5, 6, 7 и 8, обеспечивает нормальную работу установки. Живое проходное сечение трубопровода 9 обеспечивают переходные элементы 15. Потери воды в стыках сегментов 11 исключают фланцы 12 и 13, конструкция которых показана на рис. З. Диски 22 на шаровых поясах в смежных частях несущих элементов 14 обеспечивают требуемое провисание трубопровода 9 над поверхностью орошаемого участка.

Приоритетная справка № 2003116688 от 4.06.2003 г.
