Номер

51-117-03

Наименование проекта

Навесное устройство трактора для снижения тягового сопротивления

Назначение

Автоматическая регулировка направления силы тяги и снижение их величины.

Рекомендуемая область применения

Механизация возделывания сельскохозяйственных культур.

Описание

Результат выполнения научно-исследовательской работы.

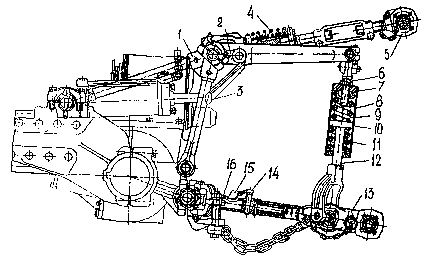

Навесное устройство устанавливается и соединяется с почвообрабатывающим орудием (например, культиватором). Устройство включает опорные стойки i (см. рисунок), подъемные рычаги 2, соединительные пальцы 3, амортизатор 4 центральной тяги 5. Разработанная конструкция раскоса состоит из регулируемого штока 6, установленного с помощью резьбы в крышке 7 корпуса 6 амортизатора. Пружина сжатия 9 установлена между крышкой 7 и упором 10, а пружина сжатия 11 размещена между упором 10 и нижней крышкой корпуса. Подвижный шток 12 установлен с помощью опоры на нижней продольной тяге 13, которая имеет палец 14, фиксатор 15 и втулку 16.

Навесное устройство работает следующим образом. Перед началом работы производится регулировка навесного устройства. Для этого сельскохозяйственное орудие устанавливается на горизонтальную площадку и производится регулировка центральной тяги 5 и регулируемых штоков 6 раскосов таким образом, чтобы рабочие органы орудия отвечали агротехническим требованиям. При движении агрегата по горизонтальному полю, горизонтальная и вертикальная составляющие тягового усилия обеспечивают оптимальную загрузку трактора от воздействия пружинного амортизатора центральной тяги и пружин сжатия 8, 11 правого и левого раскосов. При наезде одной из боковых сторон почвообрабатывающего орудия на возвышение, нагрузка на эту сторону возрастает, пружина 9 сжимается, что обеспечивает копирование орудием неровностей почвы. При попадании опорного колеса орудия в понижение, происходит сжатие пружины 11, что обеспечивает копирование поверхности и в этом случае. Тяговое усилие при этом будет иметь всегда оптимальную величину, а нагрузки, возникающие от боковых усилий, передаются через навесное устройство на трактор безударно.

Такая конструкция раскосов обеспечивает устойчивое положение сельскохозяйственного орудия в рабочем положении, при этом снижаются динамические нагрузки на трактор, автоматически регулируются направление силы тяги в зависимости от рельефа поля, что снижает энергетические и ресурсные затраты.

Приоритетная справка № 2003112574 от 28 апреля 2003 года.


Преимущества перед известными аналогами

Простота конструкции, надежность работы, универсальность, автоматическая регулировка направления силы тяги в зависимости от рельефа поля, снижение энергетических и ресурсных затрат.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение энергетических и ресурсных затрат на 20-30%, повышение экслуатационной надежности и долговечности работы сельскохозяйственных машин.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

27.06.2003
