Результат выполнения конструкторской разработки.

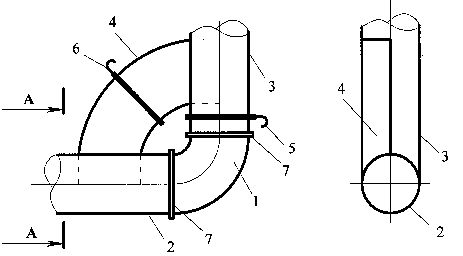

Устройство воздуховода содержит криволинейный участок 1 (см. рисунок), соединенный с его концами прямолинейные участки 2, 3 и байпасный патрубок 4, соединяющий прямолинейные участки. Байпасный патрубок 4 подключен тангенциально к прямолинейным участкам. На прямолинейном участке 3 установлен шибер 5, на байпасном патрубке 4 установлен второй шибер 6. Криволинейный участок 1 соединен с прямолинейными 2 и 3 фланцами 7.

Устройство работает следующим образом. При работе системы аспирации в основном режиме байпасный патрубок 4 герметично закрыт вторым шибером 6. Первый шибер 5 открыт. И по криволинейному участку 1 проходит незакрученный аспирационный поток. Во время технологической паузы или при принудительной остановке производственного процесса производят периодическую очистку воздуховода от пылевидных отложений. Для этого закрывают первый шибер 5, а второй шибер 6 переводят в открытое положение. В результате этого поток воздуха из прямолинейного участка 3 поступает в байпасный участок 2, создавая закрутку потока воздуха. При этом отложившаяся пыль подхватывается и уносится аспирационным потоком в пылеулавливающее оборудование. Для возвращения в основной режим закрывают второй шибер 6 и открывают первый шибер 5.
