Результат выполнения конструкторской разработки.

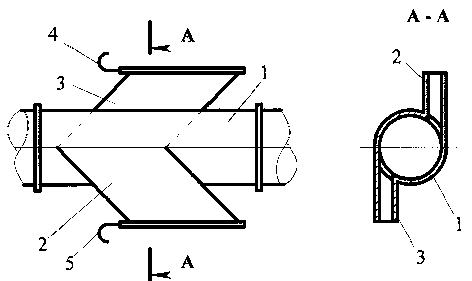

Устройство для очистки содержит прямолинейный участок воздуховода 1, диаметрально противоположные патрубки 2, 3, тангенциально подключенные к прямолинейному участку воздуховода под углом 40-50°, а на их свободных концах установлены шиберы 4 и 5.

Устройство работает следующим образом. При работе аспирации в основном режиме патрубки 2 и 3 герметично закрыты шиберами 4. 5. По воздуховоду проходит незакрученный аспирационный поток. Во время технологической паузы или при принудительной остановке производственного процесса производят периодическую очистку системы от отложений пыли. Для этого открывают шиберы 4, 5, и под действием разрежения в тангенциальные патрубки 2, 3 поступает воздух из атмосферы, создавая закрутку аспирационного потока. При этом пыль, отложившаяся на стенках воздуховода 1, подхватывается и уносится в пылеулавливающее оборудование (на чертеже не показано). Для возвращения системы в рабочий режим необходимо закрыть шиберы 4, 5.

Устройства для очистки воздуховодов от пыли следует располагать на участках, наиболее подверженных забиванию пылевыми отложениями. Ввиду того, что при движении потока по воздуховоду крутка затухает, необходимо располагать закручиватели через определенные расстояния, при которых параметр крутки не опускается ниже определенного необходимого значения. Минимальные расстояния между закручивателями, параметр закрутки и периодичность очистки зависит от физико-химических и аэродинамических свойств пыли, режима работы системы аспирации и ряда технологических факторов. Данная модель позволяет уменьшить оседание пыли на стенках системы аспирации и повысить эффективность транспортирования пылевоздушных потоков в системах аспирации.
