Результат выполнения научно-исследовательской работы.

В различных отраслях народного хозяйства используются навесные на трактор гидравлические погрузчики и экскаваторы. Особенностью данных агрегатов является то, что насос гидравлической системы погрузчика или экскаватора приводится в действие через механические передачи от двигателя трактора. Нагрузки, возникающие в гидроприводе при выполнении технологических операций, через насос передаются двигателю внутреннего сгорания, и из-за периодически возникающих нагрузок (особенно это резко выражено при работе экскаватора), двигатель трактора работает в неустановившемся режиме. Расход топлива повышается. Динамические нагрузки на двигатель можно снизить введением в исполнительную цепь «двигатель-насос-исполнительный гидроцилиндр» упругодемпфирующих связей. При этом испытаниям таких устройств уделяется особое внимание.

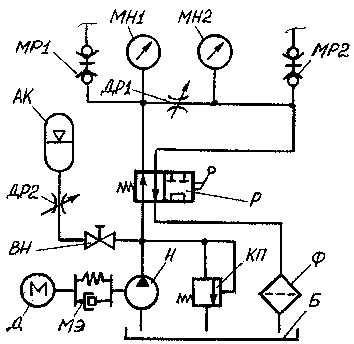

Для исследования устройств с упругодемпфирующими элементами на предмет их эффективности и подбора некоторых их параметров предлагается стенд. Который состоит из бака Б, жидкость из которого забирается насосом Н и подается к распределителю Р. Причем насос Н приводится в действие от электродвигателя Д через высокоэластичную муфту МЭ с углом закручивания полумуфт относительно друг друга до 45°. Нагрузка в гидроприводе задается дросселем ДР1 изменением площади проходного отверстия. Перепад давления на местном сопротивлении ДР1 регистрируется по манометрам МН1 и МН2. После дросселя ДР1 жидкость через распределитель Р и фильтр Ф поступает обратно в бак Б. Задавая нагрузку дросселем ДР1, изменяя при этом жесткость муфты МЭ, можно подобрать ее параметры для различных режимов работы гидропривода. Для расширения возможностей стенда к напорной магистрали через вентиль ВН и регулируемый дроссель ДР2 подключен пневмогидроаккумулятор АК.

Данный стенд можно использовать для испытания и для исследования гидроагрегатов с упругодемпфирующими связями, для этого в гидросистеме предусмотрены разрывные муфты МР1 и МР2. Возможно использование стенда как в научных, так и в образовательных целях, например для проведения лабораторных работ по дисциплине «Гидравлика, гидропривод и гидромашины».
