Номер

51-078-03

Наименование проекта

Высевающий аппарат точного дозирования

Назначение

Для высева семян пропашных и бахчевых культур с точно заданным числом семян в гнезде.

Рекомендуемая область применения

Посев семян пропашных и бахчевых культур гнездовым, линейно-гнездовым, пунктирным способами.

Описание

Результат выполнения научно-исследовательской работы.

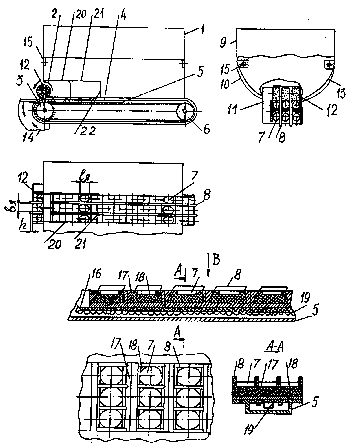

Высевающий аппарат включает семенной ящик 1 с козырьком 2 у передней торцовой поверхности, ведущий барабан 3 для привода в движение транспортера 4, который опирается на поддон 5 и имеет натяжной барабан 6. На транспортере располагаются поперечные ряды ячеек 7 с активными направляющими 8. Семенной ящик имеет в верхней части вертикальные стенки 9, которые в нижней части сопрягаются с транспортером параболическими боковинами 10. Привод 11 обеспечивает вращение ведущего барабана 3 и мягкого отражателя 12. Дополнительные боковины 13 позволяют перекрывать ячейки транспортера и обеспечивают подачу заданного количества семян в гнездо. Семяпровод 14 служит для направления семян к дну борозды. Ушки 15 служат для крепления к торцовым стенкам семенного ящика дополнительных боковин и регулировки их положения относительно высевающего транспортера. Транспортер 4 состоит из транспортерной ленты 16, к которой закреплены пластины 17. В пластинах 17 профрезерованы пазы, в которые устанавливаются вставки 18 с ячейками 7 и активными направляющими 8. Для привода транспортера в нижней части транспортерной ленты предусмотрена зубчатая дорожка 19. Перед активным отражателем 12 на коротких и длинных поводках 20 и 21 закреплены ориентирующие пальцы 22. Ориентирующие пальцы 22 установлены над активными направляющими 8 с зазором между направляющей 8 и пальцем 22 равным 0,5 мм. Размеры пластин 17 должны обеспечивать установку вставок 18 с ячейками 7 и рассчитанными на высев самых крупных семян сельскохозяйственных культур, например тыквы, фасоли. Регулировка высевающего аппарата на высев необходимой культуры заключается в замене вставок 18 с ячейками 7, имеющими размеры и форму семян высеваемой культуры. Число семян, высеваемых в гнездо, определяется технологией посева данной культуры. При пунктирном способе посева ячейки располагаются в строчку.

Высевающий аппарат работает следующим образом. На барабаны одевается лента с пластинами 17. В пластины устанавливаются вставки с ячейками, имеющими размеры и форму семян высеваемой культуры. Дополнительные боковины 13 закреплены таким образом, чтобы обеспечивался высев необходимого числа семян в гнездо. На приводе подбирают соответствующее передаточное отношение, обеспечивающее заданное расстояние между гнездами. Семенной ящик 1 опускают до касания поддона 5 вставками 17 и закрепляют. После выполнения подготовительных операций семенной ящик заполняют семенами соответствующей культуры. Начинают посев. При вращении приводного барабана 3 его зубья входят в зацепление с зубчатой дорожкой 19, высевающий транспортер с ячейками 7 и активными направляющими 8 перемещается под слоем семян, находящихся в семенном ящике. При этом активные направляющие 8 раздвигают нижний слой семян и ориентируют их над ячейками. Семена под действием собственного веса и давления вышележащих семян западают в ячейки 7. Если семена удерживаются сверху на кромках активных направляющих, то на них воздействуют ориентирующие пальцы 22. Так как поводки 20, 21 имеют различную длину, то каждое семя разворачивается пальцами большой осью по направлению движения высевающего транспортера и западает в ячейку. Применение в высевающем аппарате активных направляющих 8 и ориентирующих пальцев 22 обеспечивает до 100% заполнение ячеек семенами и дозирование семян аппаратом. Активный отражатель 12 удаляет с ячеек лишние семена, поэтому каждая ячейка подает в семяпровод 14 только одно семя.

Приоритетная справка № 2003107031/13(007433).



Преимущества перед известными аналогами

Простота конструкции, надежность работы, возможность подачи заданного количества семян в борозду.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение расхода семян в 2 раза, повышение точности дозирования до 95% и производительности, уменьшение затрат труда при уходе за посевами на 40%, повышение урожайности до 30%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

24.04.2003
