Результат выполнения конструкторской разработки.

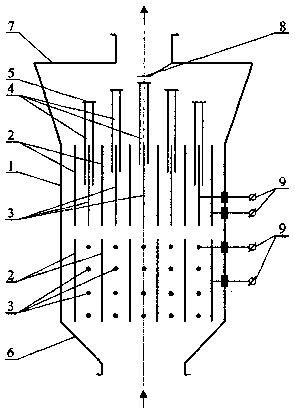

Электрофильтр состоит из корпуса 1 (см. рисунок), вертикальных осадительных электродов 2, выполненных в виде пластин, между которыми установлены коронирующие электроды 3 из проволоки. Осадительные 2 и коронирующие 3 электроды образуют два или несколько электрополей. Каждый коронирующий электрод 3 снабжен трубкой 4 с крышкой 5, выполненными из диэлектрического материала. Для подачи запыленного газа установлен входной газоход 6. Для отвода очищенного газа установлен выходной газоход 7. Для ограничения высоты подъема трубок 4 установлены ограничители высоты 8. Для подключения осадительных 2 и коронирующих 3 электродов к источникам высокого напряжения электрофильтр снабжен клеммами 9.

Электрофильтр работает следующим образом. По входному газоходу 6 подают запыленный газ, который проходит через электрополе и ионизируется. Частицы пыли заряжаются и под действием электрического поля перемещаются к осадительным электродам 2. От динамического воздействия потока газа на крышку 5 трубки 4 коронирующих электродов поднимаются вверх. При малых расходах газа коронирующие электроды 3 практически полностью закрыты трубками 4, и корона не образуется. При возрастании расхода газа трубки 4 с крышками 5 поднимаются вверх, освобождая часть коронирующих электродов 3. С целью экономии электроэнергии ток короны в верхней зоне электрофильтра протекает только с открытой части высоты коронирующих электродов 3, свободной от трубок, выполненных из диэлектрического материала, так как он препятствует образованию короны и протеканию тока.
