Результат выполнения конструкторской разработки.

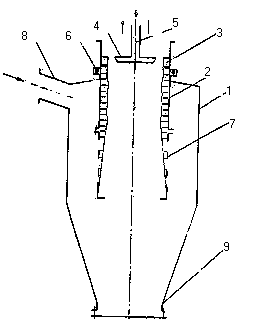

Циклон состоит из корпуса 1 (см. рисунок), по оси которого расположен цилиндрический барабан 2 с лопастями 3, равномерно распределенными по внутренней поверхности барабана 2, внутри которого установлен распылитель жидкости 4. Для подачи запыленного газа в корпус 1 служит патрубок 8, а для отбора уловленных частиц - патрубок 9.

Циклон работает следующим образом. Запыленный газ подают по патрубку 8 тангенциально внутрь корпуса 1. Двигаясь по спирали сверху вниз вместе с потоком газа, крупные и средние частицы дисперсной фазы под действием центробежной силы отбрасываются к стенке корпуса 1 и под действием силы тяжести опускаются в коническую часть корпуса 1 к патрубку 9. Одновременно с подачей запыленного газа по трубопроводу 5 через распределительные патрубки распылителя жидкости 4 подают воду (или другую жидкость, хорошо смачивающую частицы дисперсной фазы). Вода, вытекая с большой скоростью из распределительных патрубков, попадает на лопасти 3 и приводит во вращение цилиндрический барабан 2 с цилиндром 7 в направлении, совпадающем с направлением вращения запыленного газа. Под действием центробежной силы, прижимающей воду к внутренней поверхности барабана 2 и образующей на ней пленку, вода стекает сверху вниз к отверстиям в боковой поверхности цилиндра 7. Попадая в отверстия перфорированной боковой поверхности цилиндра, вода разбрызгивается в зазоре между цилиндром 7 и корпусом 1, сталкивается с мелкими частицами и смачивает их. Эти «утяжеленные» водой мелкие частицы улавливаются в нижней части корпуса под действием центробежной силы. Вода, не прошедшие через отверстия в перфорированной боковой поверхности цилиндра 7, создает при стекании с его торца дополнительную водяную завесу, увеличивающую вероятность улавливания мелких частиц. Мокрые мелкие частицы сбрасываются центробежной силой и силой тяжести к патрубку 9, а очищенный газ выходит вверх по барабану 2.
