Результат выполнения научно-исследовательской работы.

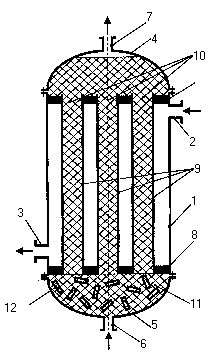

Кожухообразный каталитический реактор содержит корпус 1 (см. рисунок) с патрубками входа 2 и выхода 3 теплоносителя, верхнюю 4 и нижнюю 5 крышки с патрубками входа 6 и выхода 7 реакционной массы, трубные решетки 8 с закрепленными в них трубами 9 трубного пучка. В трубы засыпан катализатор, а в нижнюю крышку 5 - отработанный катализатор 11 с равномерно распределенными по его объему металлическими трубками 12.

Реактор работает следующим образом. Реакционная масса поступает по патрубку 6 в нижнюю крышку 5 с отработанным катализатором 11 и металлическими трубками 12. Металлические трубки способствуют выравниванию температуры в объеме гранул отработанного катализатора. Основная реакция с тепловыделением или теплопоглощением происходит на гранулах катализатора 10. Для отвода тепла экзотермической реакции в межтрубное пространство корпуса 1 и труб 9 по патрубку 2 подают холодный теплоноситель. Для подвода тепла при протекании эндотермической реакции в межтрубное пространство корпуса 1 и труб 9 по патрубку 3 подают горячий теплоноситель. Отработанная реакционная масса с продуктами реакции выводится из верхней крышки 4 через патрубок 7.

Таким образом, в предлагаемой конструкции кожухотрубного каталитического реактора происходит выравнивание температуры реакционной массы за счет использования на входе в нижней крышке 5 гранул отработанного катализатора с малой каталитической активностью, равномерного распределения в нем металлических трубок 12, снижения концентрации частично прореагировавших в нижней крышке 5 сырьевых компонентов на входе в трубы 9 трубного пучка с засыпанными в них гранулами катализатора 10 и уменьшения максимальных температур, а также увеличения температуры в верхней крышке 4 за счет использования катализатора 10 в ней без отвода тепла реакции к хладагенту.
