Номер

51-061-03

Наименование проекта

Установка для электрохимической активации оросительной воды систем капельного орошения

Назначение

Электрохимическая активация оросительной воды при ее подготовке для систем капельного орошения.

Рекомендуемая область применения

Сельскохозяйственная мелиорация - капельное орошение

Описание

Результат выполнения научно-исследовательской работы.

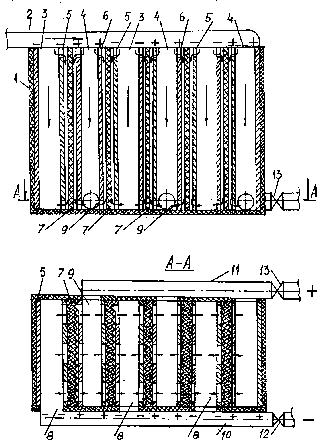

Установка для электрохимической активации воды, преимущественно для систем капельного орошения состоит из корпуса 1 (см. рисунок), выполненного из диэлектрического материала, в крышке которого смонтирован водоподводящий трубопровод 2. Он обеспечивает подачу воды в катодные 3 и анодные 4 камеры. В каждой камере 3 (4) установлено по два перфорированных катода 5 и анода 6. Катодные и анодные камеры разделены между собой полупроницаемыми перегородками 7, которые выполнены гофрированными. Гофры перегородок 7 выполнены в вертикальной плоскости и обеспечивают заданное расстояние между анодом и катодом. В нижней части корпуса 1 предусмотрены патрубки 8 для отвода воды с отрицательным потенциалом (анолит). Патрубки соединены с трубопроводами для подачи воды в оросительную сеть системы капельного орошения. Для подачи католита предусмотрен трубопровод 10, установленный с одной стороны корпуса 1, для анолита - трубопровод 11, размещенный с противоположной стороны корпуса 1. Величину расхода католита и анолита обеспечивают вентили 12 и 13.

Установка для электрохимической активации воды работает следующим образом. В системе капельного орошения после фильтра тонкой очистки воды от растительного сора, взвесей и минеральных примесей поток под рабочим давлением 0,2-0,8 МПа направляют по водоподводящему трубопроводу 2 в корпус 1 установки. Обрабатываемая вода поступает в катодные и анодные камеры 3, 4. При подаче потенциала напряжением 24 В на катоды 5 и аноды 6 в камерах 3 и 4 начинается процесс электролиза воды. Вследствие этого в анодной камере 4 получают анолит с рН 3,1-4,6 и окислительно-восстановительным потенциалом (ОВП) равным +430-980 МВ, а в катодной камере 3 - католит с рН 11,0-11,7 и ОВП в пределах -870-1050 МВ. Обработанная вода в виде анолита и католита поступает через вентили 12 и 13 в распределительные сети системы капельного орошения. Вентилями 12 и 13 изменяют оросительную норму соответственно с рекомендациями для долевой подачи в различные периоды роста и развития растений.

При капельном орошении овощных культур, в частности томата сорта Новичок, урожайность с контролем увеличилась на 25-43% при той же норме расхода воды на 1 га. Таким образом, выше приведенные сведения свидетельствуют о том, что установленные в корпусе установки перегородки в виде гофр способствуют интенсивному разделению воды с различным окислительно-восстановительным потенциалом и получению устойчивых урожаев сельскохозяйственных культур при капельном орошении.

Техническая характеристика оросительной воды в анодной и катодной камерах

Наименование показателей

Базовая конструкция (плоские)

Предлагаемая конструкция (в виде гофр)

Минерализация воды, г/л

1,27

1,27

Сила тока, А

1,32

1,26

Напряжение, В

24

24

Расход воды, л/с

110-120

210-240

Время электрохимической обработки, мин.

20-30

5-15

Параметры анолита:

РН

ОВП, мВ

4,6

430

3,1

980

Энергозатраты, кВт·ч/м 3

1,1-1,03

0,47-0,63

Приоритетная справка № 2003105525 от 25 февраля 2003 года.



Преимущества перед известными аналогами

Повышение эффективности систем капельного орошения и урожайности сельхозкультур, простота конструкции, надежность работы, возможность регулирования расхода католита и анолита.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение расхода воды и удобрений, повышение урожайности на 30%, уменьшение трудоемкости ухода ща посевами в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

01.04.2003
