Номер 47-046-03 |
|||
|
Наименование проекта Установка для демонстрации "генерирование радиопомех" люминесцентной лампой |
|||
|
Назначение Наблюдение формы сигнала радиопомех, частотной зависимости уровня сигнала помехи, влияния сигнала помехи на качество принимаемого сообщения |
|||
|
Рекомендуемая область применения Преподавание радиотехники и радиоэлектроники |
|||
|

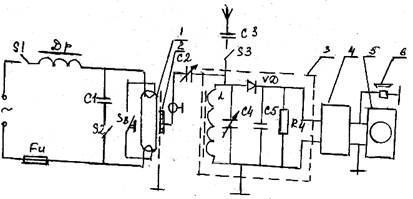

Описание Результат выполнения научно-исследовательской работы. Состоит из источника радиопомех - люминесцентной лампы 1 со схемой включения (см. рисунок), внешнего электрода 2, радиоприемника 3, усилителя низкой частоты 4. Выходной сигнал, снимаемый с усилителя, поступает на осциллограф 5 и громкоговоритель 6. Для проведения демонстрации радиоприемник конденсатором переменной емкости С 4 настраивают на частоту местной радиовещательной станции (положение переключателяs 3«включено»). На экране осциллографа наблюдают форму принимаемого сигнала сообщения при одновременном его прослушивании. Далее, тумблеромs 3отключают антенну от приемника. Нажимаем на кнопкуsв, возбуждают в люминесцентной лампе газовый разряд (тумблерs 1включен). С помощью конденсатора С 2 подбирают оптимальную связь между входным контуром приемника с внешним электродом и наблюдают на экране осциллографа форму помехи на выходе приемника при одновременном ее прослушивании с помощью громкоговорителя. Снятие частотной зависимости уровня электрического сигнала помехи, регистрируемого осциллографом, осуществляется изменением емкости конденсатора С 4. Ограничение уровня радиопомех, создаваемого лампой, достигается путем включения параллельно лампе шунтирующего конденсатора С 1, применение электростатического экрана, а также путем изменения емкостной связи между внешним электродом и входным контуром приемника конденсатора С 2. В установке использована люминесцентная лампа ЛБ 20, работающая совместно с дросселем В1А - 20/50. Радиоприемным устройством является приемник, собранный из радионабора НРТ - 2.
Внешним электродом служит полоска из никелевой фольги размером 15х60 мм. |
|||
|
Преимущества перед известными аналогами Позволяет наглядно наблюдать форму сигнала радиопомехи, создаваемой лампой |
|||
|
Стадия освоения Способ (метод) проверен в лабораторных условиях |
|||
|
Результаты испытаний Технология обеспечивает получение стабильных результатов |
|||
|
Технико-экономический эффект Качество усвоения лекционного материала повысилась в 1,8 раза |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 15.05.2003 |
