Номер

47-035-03

Наименование проекта

Безискровый аппарат для запуска электроустановки

Назначение

Запуск и остановка электроустановки с подводом электрической энергии без электрических контактов

Рекомендуемая область применения

Запуск электроустановки в помещении с наличием взрывоопасной концентрации газа

Описание

Результат выполнения конструкторской разработки.

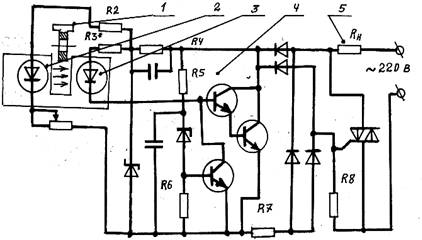

Состоит из кнопки с пазом 1(см. рисунок), фотоизлучателя 2, фотоприемника 3, усилителя 4, электроустановки 5.

При нажатии кнопки оптический луч проходит через паз в стержне кнопки к фотоприемнику, который вырабатывает при этом электрический сигнал. Усиленный электрический сигнал отпирает симметричный тиристор и запитывает при этом электроустановку. Включение тиристора осуществляется управляющим электродом симметричного терристора в момент прохождения синусоидального питающего напряжения через нуль. Последнее требование объясняется тем, что включение мощного тиристора на пике синусоиды или вблизи его вызывает сильные высокочастотные помехи, что может отрицательно влиять на среду.

Преимущества перед известными аналогами

Наличие безискровой кнопки и безискрового соединителя силовых контактов установки

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снизилась пожароопасность в 2 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

13.05.2003
