Номер

47-029-03

Наименование проекта

Подвижной электродержатель

Назначение

Многоточечная сварка

Рекомендуемая область применения

Сборка малогабаритных деталей

Описание

Описание к ИЛ-47-029-03

Результат опытно-конструкторской разработки.

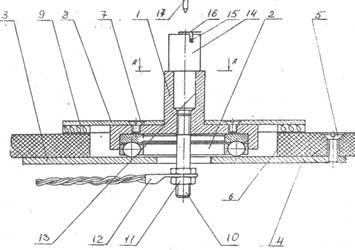

Состоит из втулки 1(см. рисунок), в нижней части которой запрессован упорный подшипник 2, опирающийся на основание 3, жестко связанное с диэлектрической столешницей 4 винтами 5. Для свободного перемещения электродержателя в столешнице выполнено окно 6. К верхней части втулки винтами 7 крепится щиток 8, оборудованный войлочным уплотнительным кольцом 9. К клемме 10, связанной резьбовым соединением с втулкой, гайкой 11 крепится гибкий кабель 12. В верхней части втулки имеется технологическое гнездо 13 для установки электрода 14, фиксация которого осуществляется болтами. В корпус электрода устанавливаются свариваемые детали 15 и 16, которые прижимаются верхним электродом 17.

Преимущества перед известными аналогами

Позволяет производить сварку без изменения положения свариваемых деталей относительно электрода

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение производительности труда в 1,4 раза

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

28.02.2003
