Результат выполнения конструкторской разработки.

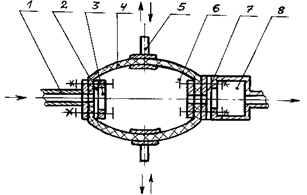

Резиновый насос состоит из ввода 1(см. рисунок), упругого клапана 2, шайбы 3, резинового корпуса 4, толкателя 5, болта 6, внешнего упругого клапана 7, вывода 8.

Насос устанавливают в любом положении. Ввод опускают в дискретный раствор, а на толкатели передается переменное давление от кривошипного механизма. При растяжении резинового корпуса с помощью толкателя создается разряжение внутри корпуса, что приводит к открыванию ввода с помощью упругого клапана и закрыванию вывода с помощью внешнего упругого клапана. Под действием разряжения внутри корпуса раствор будет всасываться по вводу. В период сжатия корпуса толкателем закрывается ввод и открывается вывод, что позволяет перемещаться раствору по вводу из объема корпуса.

Насос отличается от аналогов тем, что имеет резиновый корпус, упругие клапаны и возвратно-поступательные толкатели.

Внедрение насоса позволило нагнетать по трубопроводу дискретные растворы при любой установке оси насоса относительно горизонтальной оси земного тяготения.
