Результат выполнения научно-исследовательской работы.

Устройство защищено свидетельством на полезную модель № 24552 от 10.08.02.

Подводный видеорегистратор (ПВР) состоит из двух блоков: видеокомпьютерного и энергетического. Блоки размещены в отдельных герметичных боксах, снабжены герметичными разъемами для их соединения между собой с помощью специального кабеля. Внутри боксов расположена соответствующая аппаратура.

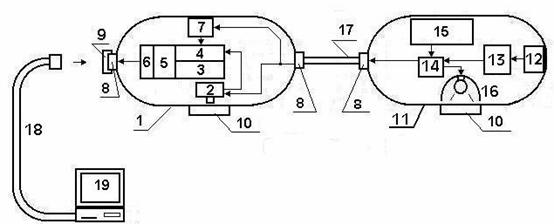

Структурная схема ПВР

1-видеокомпьютерный блок 11- энергетический блок

2-видеокамера 12- гидростатический включатель

3-материнская плата 13- таймер

4-плата видеозахвата 14- реле

5-жесткий диск 15- аккумуляторная батарея

6-сетевая плата 16- осветитель

7-плата электропитания 17- соединительный кабель

8-герметичные разъемы 18- кабель для подключения к судовому

9-крышка герморазъема компьютеру

10- иллюминаторы 19- судовой компьютер

Упрощенный компьютер, включающий материнскую плату с процессором и контроллером управления жестким диском, устройством оцифровки видеоизображений, дает возможность записи видеонаблюдений на компьютерный носитель (жесткий диск) в момент съемки в реальном времени.

В состав оборудования входят гидростатический включатель и реле для подачи электропитания на компьютер по достижении заданной глубины, а также таймер для задания начала и конца видеозаписи. Это дает возможность автоматизировать процесс съемки. После подъема аппарата на судно отснятый материал считывается на судовой компьютер без открывания прочного корпуса, что исключает попадание влаги на внутреннее оборудование.

Размещение источника освещения и сменного блока питания в отдельном герметичном боксе позволяет избежать разгерметизации основного бокса в течение всего времени использования. Кроме того, такое размещение позволяет разнести источник света и камеру в целях увеличения дальности подводного видения.

Наличие комплекта из 2-3 отдельных боксов с источниками питания позволяет оперативно заменять их между погружениями, что экономит время подготовки к следующему спуску.

ПВР может погружаться с помощью судовой лебедки, устанавливаться стационарно или на носителе, например, на подводном аппарате, буксируемом устройстве, на трале.
