Результат выполнения конструкторской разработки.

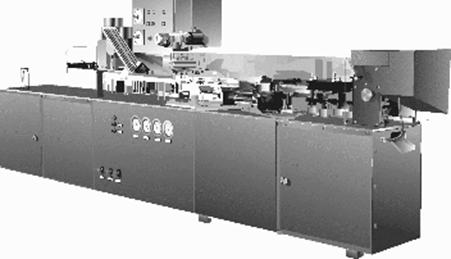

Автомат линейный, горизонтальный, двухпоточный, периодического действия.

Основные узлы автомата: стол, штамп формовочный, укладчик таблеток, штамп запечатывающий, захват шаговый, штамп вырубной, щит управления с командоаппаратом, система пневматическая, привод.

Технологический цикл работы автомата состоит из двух этапов.

На первом этапе все штампы (формовочный, запечатывающий, вырубной) и перехват пленки зажаты. В это время происходят нагрев пленки в нагревателях и формование коробок, закрытие заполненных коробок запечатывающим материалом и термосваривание его с материалом коробок в штампе запечатывания, вырубка готовых упаковок в вырубном штампе и выдача их по лотку из автомата, обрубка отходов.

На втором этапе все штампы открыты, перехват пленки отпущен, а лента отходов зажата в каретке. В это время происходят протягивание пленки, заполнение таблетками ячеек отформованных коробок. Формуемая пленка разматывается с рулона и через поддерживающий ролик подается в зону действия нагревательных элементов формовочного штампа, который предназначен для выдавливания пневматическим способом ячеек в полимерной пленке, служащих тарой для таблеток.

Вырубка готовых изделий происходит в вырубном штампе. Готовые коробки скатываются по наклонному лотку на приемный стол, образованные при этом отходы разрубаются на куски и воздухом выносятся за пределы автомата.
