Данная работа является результатом выполнения конструкторской разработки.

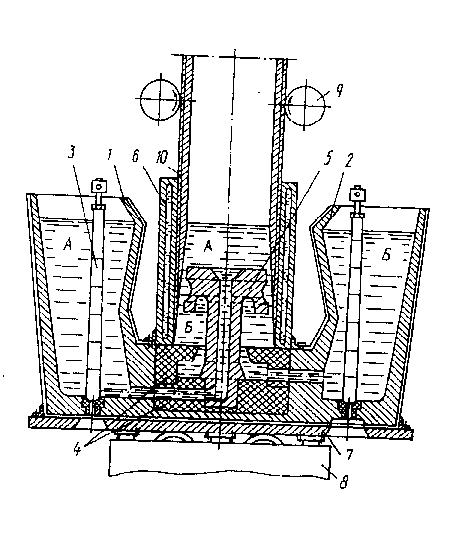

Установка (см. рисунок) состоит из приемной чаши 1 для металла А, приемной чаши 2 для металла Б, стопорных устройств 3, сборного огнеупорного блока-распределителя 4, сменной огнеупорной насадки 5, водоохлаждаемого кристаллизатора 6, монтажной плиты 7, механизма качения 8, валков тянущих клетей 9 и полой отливки 10.

Установка работает следующим образом. Футерованные огнеупором приемные чаши 1 и 2 устанавливают и закрепляют на монтажной плите 7. На спланированный участок огнеупорной кладки, расположенной между приемными чашами, устанавливают и закрепляют сборный огнеупорный блок-распределитель 4. В центральное отверстие и в посадочное гнездо блока-распределителя сажают и закрепляют огнеупорную насадку 5, а на периферийные участки блока-распределителя устанавливают кристаллизатор 6.

Установка непрерывного литья полых биметаллических заготовок

Выверяют его установку по координатным осям совмещения с валками тянущих клетей 9 и закрепляют за обшивку металлического основания приемных чаш. Уплотняют места соединений. Заводят специальную затравку в валки тянущих клетей и в кристаллизатор.

По окончании всех монтажных работ с помощью газо-воздушной горелки досушивают огнеупорную кладку приемных чаш, уплотнительные соединения блока-распределителя и огнеупорной насадки, а затем разогревают их до температуры, дающей возможность для приема расплава в установку и начала работы.

Один из металлов в установке подается через центральное отверстие в ножке и головке грибовидной насадки, а второй поступает через кольцевой литниковый питатель, образующийся основанием ножки грибовидной насадки, закрепленной в основании сборного распределительного блока, и отверстием в верхней огнеупорной плите распределительного блока, на которой установлен и закреплен кристаллизатор. Разнородные металлы к распределительному блоку подведены с помощью сифонных литниковых систем, задействованных, каждая из них, от своей металлоемкости. Все узлы установки закреплены на монтажной плите, которая установлена на механизме качания.
