Описание к ИЛ № 42-051-03

Данная работа является результатом выполнения конструкторской разработки.

Поставленная задача выполняется с помощью наработки жидкого расплава углерода между углеродосодержащими электродами. Один из которых расположен в горизонтальном положении, а другой установлен вертикально. Наработанный в горизонтально расположенном электроде определенный объем жидкой ванны расплава углерода транспортируют в жидкий углеводородный охладитель, расположенный ниже ванны расплава, путем обрушивания в темпе утонченной расплавлением подины ванны расплава. С помощью импульса разности давлений, сжатого водорода, высокого - в зоне зеркала расплава углерода, и низкого в зоне - жидкого охладителя, из замкнутой зоны которого импульсом сбрасывается давление водорода в атмосферу.

Технический результат - получение алмазов крупных размеров.

Установка получения кристаллов алмаза особо крупных размеров.

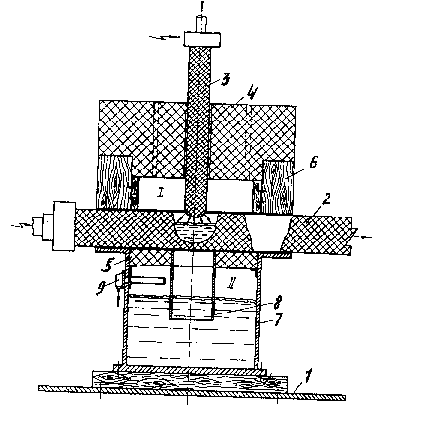

Установка состоит из ограниченного объема сжатого газа, заполняющего газоплотную камеру 1. В камере установлены регулируемые на сближение электроды: 2 - нижний и 3 - верхний. Зона электрической дуги закрыта теплоизоляционными углеродными блоками 4 и 5 и электроизоляционными блоками из древесины 6. Зона жидкого охладителя 2 состоит из ванны 7 для охлаждаемой жидкости и накопления готового продукта, направляющей сетки 8, радиационного пирометра 9.

Зона 1 снабжена гляделкой со светопоглащающими стеклами и механизмом очистки этих стекол со стороны дуги.
