Описание к ИЛ № 42--044-03

Данная работа является результатом выполнения технологической разработки.

Шлакообразующая смесь обычно представляет собой механическую смесь кусковых материалов: известь и плавиковый шпат в определенном соотношении. Подача шлакообразующей смеси производится в сталеразливочный ковш, находящийся под конвертером во время выпуска стали, под струю металла.

Линия подачи шлакообразующей смеси в ковш при выпуске стали из конвертера

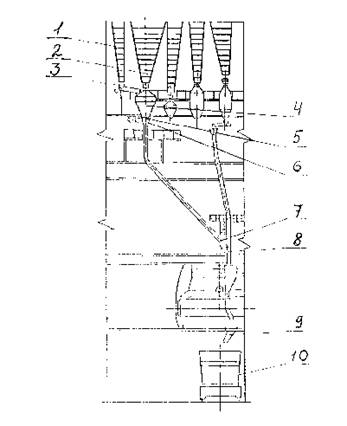

В линии (см. рисунок) используется как существующее оборудование тракта подачи сыпучих материалов, так и вновь спроектированные, изготовленное и смонтированное. К существующему оборудованию относятся: бункер 1, плавикового шпата, бункер 2 извести, трубный виброконвейер 3, весовой бункер-дозатор 4. Новое оборудование включает в себя затворный узел, приемную воронку 6, труботечки 7,8. Пройдя по трассе, образованной перечисленным оборудованием, материал по существующей течке 9 попадает в сталеразливочный ковш 10, установленный на сталевозе. Затворный узел 5 представляет собой одночелюстной секторный затвор, приводимый в действие пневмоцилиндром. Для предотвращения пыления затворный узел закрыт кожухом. Надежность работы затвора в зимнее время обеспечивается посредством подачи в пневмоцилиндр осушенного сжатого воздуха.

Работа линии осуществляется следующим образом. В бункере-дозаторе собирается шлакообразующая смесь на одну плавку. Компоненты смеси последовательно подаются из бункеров и дозируются по весу бункером-дозатором. Набор компонентов производится заблаговременно. Подача набранной смеси в ковш осуществляется сталеваром с панели управления. Момент подачи определяется визуально по наполнении ј части объема ковша. Включается в действие пневмоцилиндр затворного узла и подготовленная смесь в течение 1-2 минут подается в сталеразливочный ковш.
