Описание к ИЛ № 42-042-03

Данная работа является результатом выполнения конструкторской разработки.

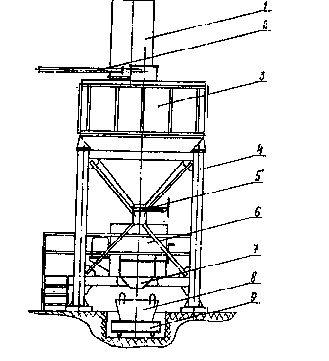

Установка (см. рисунок) состоит из металлоконструкции 4, бункера 3, растворомесителя циклического действия 6, желоба 7, короба 8 и самоходной тележки 9. Бункер герметичный, внизу его имеется винтовой шиберный затвор 5, вверху - рукавный фильтр 1 и приемный цилиндрический колпак, в который тщательно врезана труба пневмотрассы 2. Пневмотрасса выведена к воротам соседнего цеха с установкой пролета, куда может подъезжать автоцементовоз.

Установка приготовления раствора мертеля

Работа установки заключается в следующем. Рукав автоцементовоза стыкуется с пневмотрассой. С помощью компрессора цементовоза и дополнительной эжекции в пневмотрассе за счет сжатого воздуха от цеховой сети мертель выкачивается в бункер. При этом запыленный воздух очищается от пыли рукавным фильтром и выбрасывается в атмосферу. При открывании затвора в растворосмеситель подается порция мертеля на один замес. Затем, открывается кран трубопровода, в растворосмеситель заливается определенное количество воды и включается пускатель.

Приготовленный раствор мертеля через окно растворосмесителя и желоб выдается в установленную тару. Далее раствор передается по назначению.
