Описание к ИЛ № 42-036-03

Данная работа является результатом выполнения конструкторской разработки.

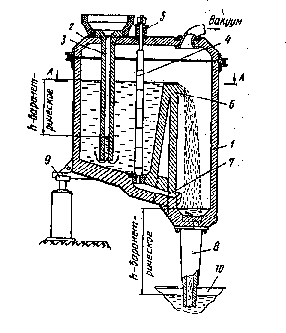

Промежуточный ковш состоит из емкости (см. рисунок) 1, плотно закрытой крышкой 2, приемного патрубка 3, стопорного устройства 4, уплотнительного сильфона 5, струеобразующего элемента 6, выполненного в виде перегородки, закрепленной на боковых стенках емкости и подины, сливного канала 7, сливных патрубков 8, гидроподъемников 9, кристаллизаторов 10.

Промежуточный ковш.

Приемный патрубок вмонтирован в герметически закрытую крышку промежуточного ковша. Внутренний объем проема промежуточного ковша разделен струеобразующим элементом 6 на два отсека. Отсек объема барометрического феррозатвора и отсек объема зоны сливных патрубков. Расплав металла, поступающий через приемный патрубок, после переполнения барометрического феррозатвора начинает переливаться через струеобразующий элемент, с которого начинается образование тонких пленочных струй и мелких капель при движении металла к подине отсека сливных патрубков. Ковш установлен на трех гидроподъемниках, которые обеспечивают любое из возможных положений промежуточного ковша в горизонтальной плоскости. Регулирование поступления металла на вакуумную обработку осуществляется стопором сталеразливочного ковша или калиброванным стаканом при безстопорной разливке металла.
