Результат выполнения конструкторской разработки

Основой установки (рис.1) является станина 1, состоящая из рамы со столом и опорных тумб. На станине смонтированы: откидная опора 3; каретка 4 с гидроцилиндром 12 и внутренним нажимным валом 6; наружный раскатный валок 5 с приводом 15; механизм центрирования 14 раскатываемой заготовки полуфабриката посредством центрирующих роликов 16; механизм обжатия заготовок по высоте коническими роликами 7 и 9 и с приводом вращения 13, гидроподачей 10, суппортом 11 и контрольным роликом 8; узлы смазки и охлаждения; гидросистема; система контроля.

Установка снабжена пультами управления, электрической и гидравлическими системами и пультом управления процессом раскатки.

Привод наружного раскаточного валка установки осуществляется через редуктор и клиноременную передачу от электродвигателя, а вращение внутреннего максимального валка за счет сил трения - через заготовку.

Поступательное движение внутреннего максимального валка осуществляется при помощи гидропривода. Устойчивая работа внутреннего валка обеспечивается откидной опорной.

Принцип действия следующий.

Заготовка - полуфабрикат, нагретая до нужной температуры в нагревательной печи, подается на установку РУх300-1200. С помощью опорных центрирующих роликов производится центрирование заготовки относительно линии, проходящей через оси раскатных валков.

Обжатие заготовки по торцам осуществляется коническими роликами. Перемещаясь вертикально, они обжимают ее до требуемых размеров. По мере увеличения диаметра и уменьшения толщины заготовки в процессе растяжки, внутренний нажимной валок и каретка обжимных роликов перемещается от сигнала контрольного ролика.

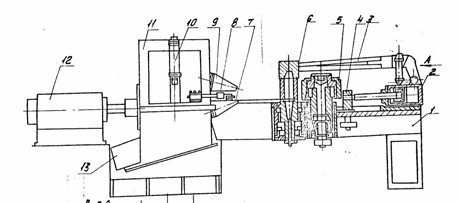

Рис.1. Схема раскатной установки РУ 300-1200
