Результат выполнения конструкторской разработки.

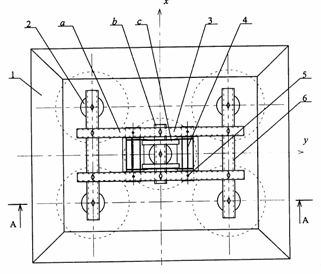

На рис. 1 показана колонна, соединенная анкерными болтами с фундаментом.

Рис. 1. Фундамент внецентренно нагруженной колонны

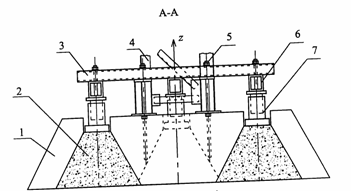

На рис. 2 показан фундамент в разрезе.

Рис. 2. Разрез А-А

Фундамент 1 имеет сопла 2, проходящие сквозь фундамент и расширяющиеся к его подошве. Сопла размещены в плане симметрично относительно осей x и y. Каждое из сопел засыпано грунтом, например, шлаком, песком или щебнем с добавлением пластификатора для увеличения текучести грунта. В качестве пластификатора может быть применена обычная глина. Вдоль длинных сторон фундамента установлены длинные балки а Н-образной рамы 3. Длинные балки а соединены друг с другом балкой б и образуют Н-образную раму. Балка в пропущена сквозь двухветвевую колонну 4 и упирается снизу в домкратные балки с, соединяющие ветви колонны. Колонна соединена с фундаментом анкерными шпильками 5, имеющие опорных рихтовочные гайки снизу и крепежные гайки сверху. Н-образная рама 3 соединена с анкерными шпильками. Под концы Н-образной рамы подложены распределительные балки 6, проходящие над соплами. Каждая распределительная балка 6 оперта по концам на пульсирующий домкрат 7. В свою очередь опорная плита домкрата соответствует профилю верхнего отверстия сопла и опирается на сыпучий грунт в сопле. На длинные балки а опирается сверху короткая балка б Н-образной рамы. Пятый пульсирующий домкрат установлен по центру фундамента над центром 0 пятого сопла. Поршень этого домкрата упирается снизу непосредственно в балку б Н-образной рамы. Балка б рамы уложена между ветвей колонны и соединена с фундаментом анкерными болтами.

Стабилизация и упрочнение грунтового основания под фундаментом в процессе возведения сооружения может быть проведена в несколько этапов.
