Описание к ИЛ № 42-055-03

Данная работа является результатом выполнения конструкторской разработки.

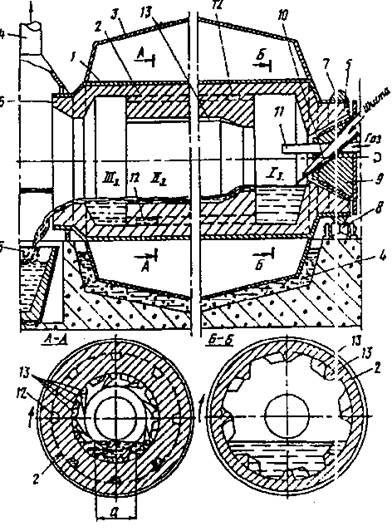

Печь (см. рисунок) состоит из горизонтально расположенного цилиндрического корпуса 1, проем которого выложен огнеупорной футеровкой 2. Цилиндрическая поверхность корпуса печи опоясана пустотелым кольцевым понтоном 3, который погружен в емкость с жидкостью 4. Торцевые части печи имеют загрузочную 5 и разгрузочную 6 головки. Загрузочная головка снабжена подпорным кругом 7 и установлена на опорные ролики 8. Отверстие на загрузочной головке 5 закрыто огнеупорной пробкой 9, в которой смонтированы; течки 10 для подачи шихтовых материалов в печь, кислородные фурмы 11, смотровые гляделки и другие узлы технологического назначения.

Вращающаяся печь

Внутренняя полость печи разделена на три основные технологические зоны:i- зона загрузки, восстановления железа и его науглероживания,ii- реакционная зона,iii-зона накопления готового продукта и его раздачи на возврат в зону 1 и разгрузку в промежуточную металлоемкость.

Способ предполагает перемешивание расплава металла с помощью вращения печи, обеспечение реакционных зон специальными выступами, расположенными на огнеупорной футеровке печи, усиливающие перемешивание расплава. В печи выполнены сообщающиеся каналы, расположенные в огнеупорной футеровке реакционных зон под определенным углом к оси вращения печи, принудительно перемещающих расплав из участка перегретого металла в зону поступления сырых сыпучих материалов. Определенную часть объема расплава из жидкой подвижной ванны вращающейся печи транспортируют по окружности и равномерно рассредоточивают его в виде пленочных струй и мелких капель в газоокислительную среду реакционных зон печи с помощью блок-огнеупорных карманов, встроенных в огнеупорной футеровке реакционных зон печи и имеющих объемную форму вида реторты, выходное отверстие которой сопряжено с образующей проема печи.
