Результат выполнения конструкторской разработки

Маслоловушка состоит из сварного корпуса -1, приемного устройства - 2, трех кассет предварительной очистки - 3, двух кассет окончательной очистки - 4, поплавка - 5, площадки с двумя люками для обслуживания маслоловушки - 6.

Сточные воды, загрязненные нефтепродуктами из ливневой канализации, проходят через песколовку и поступают в маслоловушку, в полость «а» - успокоитель. Входная и выходная труба имеет внутренний диаметр 150 мм. Через гребенчатую перегородку стоки равномерно распределяются по всей площади полости «б», где отстаивается масло. Далее - сточные воды через нижнюю щель корпуса маслоловушки поступают в полость «в», где установлены три кассеты первичной очистки. Пройдя через эти кассеты, вода первично очищается, поднимается и попадает в кассеты для вторичной очистки (полость «г»). Кассеты пред установкой заполняют коксом, а в кассетах вторичной очистки установлено дополнительно две полуштампаковые сетки: одна крупнее, другая мельче. Кокс по мере загрязнения меняют. Из полости «г» очищенная вода через нижнюю щель корпуса маслоловушки попадает в полость «д» и оттуда поступает в ливневую канализацию. Масло из полости «б» собирается приемным устройством в полость «е», где отстаивается и переливается в полость «ж», откуда откачивается передвижным насосом. Приемное устройство устанавливается так, чтобы его щель была на уровне 1200 мм от пола маслоловушки.

Наличие масла в полости «ж» определяется уравнемером (поплавком). На оси поплавка наносят две риски, соответствующие полному и среднему заполнению полости «ж».

Полость «д» выполняется высотой 3 м для предотвращения попадания масла в чистые стоки при аварийном поднятии уровня воды.

Корпус маслоловушки сваривается из листа толщиной 4 мм и должен быть герметичным. В корпусе с двух сторон приварены скобы, чтобы обслуживающий персонал мог спуститься в маслоловушку при ремонте и очистке. Кассеты сверху закрывается откидными решетками, по которым можно ходить при зачаливании кассет канатным стропом и выемке их для смены кокса или сеток.

Установка проста по конструкции и удобна в эксплуатации. Внедрение маслоловушки повышает степень очистки сточных вод и способствует улучшению экологии.

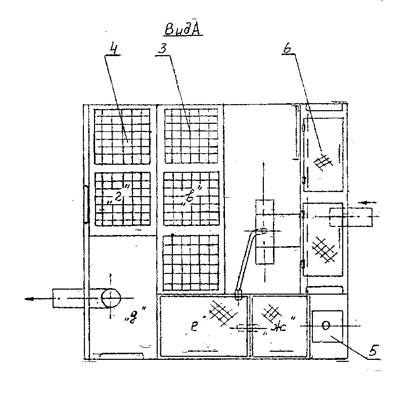

Рис. 1

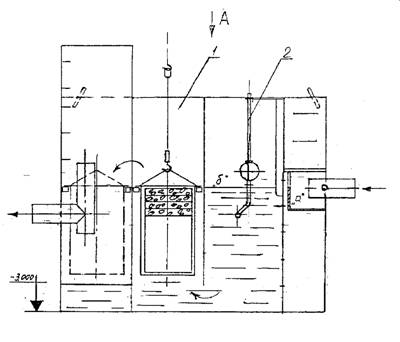

Рис. 2
