Результат конструкторской разработки

Локомотив содержит несущую раму 1 с кузовом 2 вагонного типа с устанавливаемыми внутри него дизелем 3 и прифланцованным к нему генератором 4, опирающимися через амортизаторы на одну общую раму 5, устанавливаемую на раму 1 локомотива.

Дизель 3 соединен с охлаждающим устройством 6, выхлопной системой 7, а вокруг дизеля 3 расположен коллектор воздушной завесы 8 в виде короба. Для замедления скорости воздуха на выходе коллектора завесы 8 установлены сетки 9, а на входе - дозирующая решетка 10. Коллектор воздушной завесы 8 связан с вентилятором завесы 11 и фильтрами 12, через воздуховод 13 с регулировочной заслонкой 14, соединенный с фильтром второй ступени очистки воздуха 15. Над дизелем 3 расположен люк сброса 16. В верхней части кузова над фильтрами 12 установлен вентилятор наддува 17. В передней части кузова 2 над фильтрами 12 установлен вентилятор наддува 17. В передней части кузова 2 за фильтром 2-й ступени очистки воздуха 15 установлен стабилизатор давления 18. Для очистки воздуха на сгорание служат фильтры дизеля 19, а сетчатые кассеты 20 очистки воздуха генератора применяются для очистки воздуха, забираемого с помощью осевого вентилятора генератора 4.

Предложенная конструкция локомотива позволяет обеспечить его эффективную работу в условиях высокой запыленности воздуха, работоспособность его агрегатов, необходимое избыточное давление и микроклимат в передней части и силовом отделении кузова, отвечающий санитарным нормам, при этом в силовом отделении кузова удалось обеспечить теплоотвод от температурно-напряженных поверхностей дизеля с обеспечением избыточного давления путем отделения воздушной завесой обитаемого пространства от горячих частей дизеля, затратив при этом минимальную мощность на привод вентилятора завесы, который одновременно обеспечивает свежим воздухом переднюю часть кузова и еще меньшую мощность на вентилятор наддува, обеспечивающий приток свежего воздуха в кузов и поддержание более высокого уровня избыточного давления.

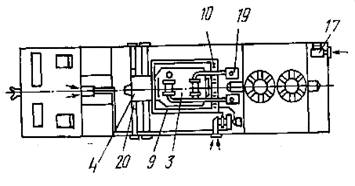

Рис. 1

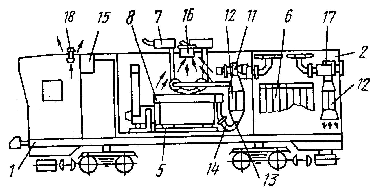

Рис 2.
