Результат проведения конструкторской разработки.

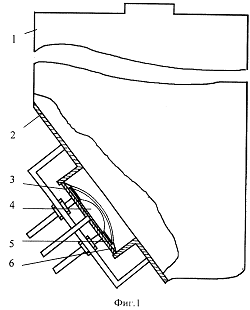

Бункер для сыпучих материалов содержит корпус 1 с днищем 2, выгрузное отверстие. В днище имеется полость, которая перекрывается основанием, имеющим возможность перемещаться в последней. На основании 3 установлено сводоразрушающее устройство, включающее в себя герметичный кожух 4 с дном, штангу 5 с рабочими элементами по ее концам в виде ножей 6. Штанга размещена средней частью в герметичном кожухе и соединена с приводом ее возвратно-поступательного перемещения, выполненным в виде пневмоцилиндра. Последний корпусом может быть соединен со стенкой кожуха, а штоком - с упомянутой штангой. Герметичный кожух с дном установлен на основании и соединен с механизмом поворота штанги. По концам штанги в виде ножей закреплена изогнутая упругая пластина, она соединена со штангой криволинейными участками, которые сопряжены с концами прямолинейного участка. Прямолинейный участок пластины обращен к кожуху, а на рабочей поверхности пластины нанесены режущие кромки.

Основание со сводоразрушающим устройством может за счет направляющих винтов перемещается в полости, причем объем полости достаточен для размещения сводоразрушающего устройства при его нерабочем положении.

Бункер для сыпучих материалов работает следующим образом. После закрытия выгрузного отверстия бункер заполняется сыпучим материалом. При необходимости длительного хранения или непосредственно после заполнения производится выпуск этого материала. В случае образования сводов или для очистки днища от налипшего материала из его полости с помощью направляющих винтов в полость бункера вводится сводоразрушитель. Пластина 8 обеспечивает рыхление слежавшегося материала в зоне, примыкающей к днищу, способствует его очистке и стимулирует истечение. После завершения процесса сводоразрушения и очистки поверхности сводообрушитель с помощью направляющих винтов убирается в полость днища.
