Описание к ИЛ № 29-239-03

Результат выполнения конструкторско-технологической разработки.

Устройство инвентарное представляет собой (см. рис) разъемный хомут, состоящий из консольных элементов 2, имеющих на одних концах подъемно-винтовые приспособления 3, а на других - зажимные пластины 4, каждая из которых выполнена в виде вилки с вогнутой внутренней поверхностью и снабжена двумя парами проушин 5, расположенных на концевых участках ее верхней поверхности.

Устройство снабжено вертикальными планками 6 со сквозными отверстиями 7 по концам, объединяющими концевые участки зажимных пластин посредством соединительных приспособлений 8, пропущенных через проушины пластин и соосные с ними отверстия в планках.

Вогнутая поверхность каждой вилки может быть очерчена по кривой, образованной отрезками дуг разновеликих окружностей, диаметры которых соответствуют диаметрам свай разных типоразмеров, причем дуга наименьшей окружности расположена в средней части кривой, а дуги наибольших окружностей - по ее концам.

Установка устройства на сваю ведется следующим образом. Обе половины устройства укладывают с двух сторон сваи на землю и застегивают на соединительные приспособления 8. Затем устройство поднимают на требуемую отметку за концы консольных элементов, при этом пластины 4 отжимаются от сваи и не оказывают сопротивления подъему. Как только с одной стороны элемент 2 будет опущен, кромка пластины прижимается к свае и устройство зафиксируется. Опускание элемента 2 с другой стороны надежно закрепляет устройство на свае и позволяет элементам воспринимать рабочую нагрузку.

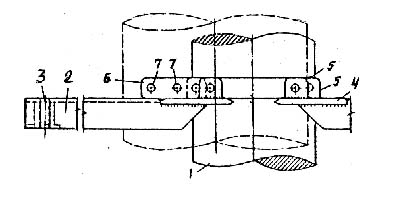

Рис. Устройство инвентарное для фиксации балочного ростверка
