Описание к ИЛ № 29-237-03

Результат выполнения КТР.

Машина состоит (см. рис.) из камеры 1, боковые внутренние стенки которых снабжены пазами по вертикали с расположенными в них диспергаторами 3, разгрузочного узла 2, состоящего из шара, направляющей цепи, поплавка и фиксирующего штурвала; загрузочного щелевого желоба 4, предназначенного для равномерной подачи исходного материала, улавливателя посторонних предметов 5, соединенного с разгрузочной течкой 6, куда сбрасываются уловленные посторонние предметы, брызгала 7, плит 8, 9, 10, сливных порогов 11.

Машина пенной сепарации работает следующим образом.

Исходная обработанная реагентами пульпа поступает на движущуюся перфорированную ленту улавливателя посторонних предметов, вмонтированного в загрузочный желоб. Лента, пересекая поток пульпы, улавливает щепу, ветошь и другие предметы, перемещая их к разгрузочной течке, где они смываются водой из брызгал и по течке направляются в отвал. Очищенная пульпа поступает в щелевой желоб, попадая на систему плит, равномерно распределяется по обе стороны машины по всей ее ширине. С помощью направляющих плит 9, расположенных под углом 3-8°, пульпа плавно поступает на слой пены, создаваемой диспергаторами, на которой происходит закрепление полезных компонентов обогащенной руды. Минерализованная пена самотеком через сливные пороги разгружается в сборные желоба и поступает на пирометаллургию как готовый продукт.

Пустая порода, пройдя слой пены, поступает в камеры, из них через разгрузочный узел подается в хвостовые сборные желоба и затем в отвал.

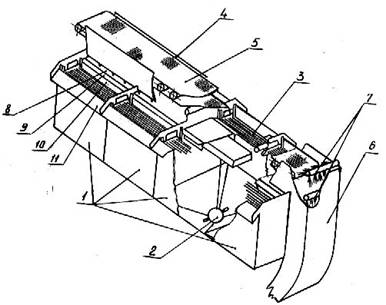

Рис. Машина пенной сепарации
