Устройство состоит (см. рис.) из шлифовального барабана 1, эластичного ведущего барабана 2, опорного ролика 3, закрепленного на концах пары рычагов 4, причем рычаги установлены соосно шлифовальному барабану 1 и опираются на механизм выдвижения упоров, который состоит из собственно упоров 5, кулачков 6 и дискретного привода. На поверхность ролика 3 опирается монокристалл 8.

Дискретный привод поворачивает кулачки 6 и выдвигает упоры 5 на размер, пропорциональный диаметру обрабатываемого монокристалла 8 так, чтобы ось монокристалла возвышалась над осью центров барабанов 1 и 2 на постоянную величину, которая определяется экспериментально и равна 14 мм. Рычаги 4 опускают до соприкосновения с упорами 5, в результате монокристалл опускается из позиции загрузки на позицию обработки. Ведущим барабаном 2 прижимают монокристалл к шлифовальному барабану 1 и сообщают вращение барабанам 1 и 2. В процессе обработки подают ведущий барабан 2 на монокристалл до получения требуемого диаметра изделия. По завершении обработки отводят барабан 2 и поднимают рычаги 4 и перемещают отшлифованный монокристалл на выгрузку.

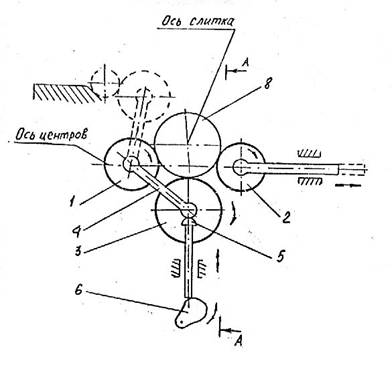

Рис. Устройство для бесцентрового шлифования изделий различного диаметра
