Описание к ИЛ № 29-207-03

Результат выполнения конструкторско-технологической разработки.

Стенд имеет оборудование для подготовки топлива к сжиганию в пылевидном состоянии и камеру сжигания с цилиндрическим объемом, модулирующим вращающуюся печь.

Схема топливоприготовления приведена на рисунке. Стенд позволяет вести подготовку топлива и его сжигание по замкнутой, полузамкнутой и разомкнутой схемам. При последних двух сушильно - транспортный агент сбрасывается в топку котла, минуя камеру сжигания. В первом и втором случаях для подготовки топлива используется сжатый воздух от двухступенчатого компрессора 8. Воздух подогревается в теплообменнике 6 и подается в струйную мельницу 2, где происходит измельчение топлива, предварительно подсушенного в бункере-сушилке 1. В третьем случае в качестве рабочего газа для струйной мельницы может применяться водяной пар, отбираемый от РОУ (редукционно-охладительного устройства) 7 со следующими параметрами:

давление 5-6 атм.,

температура 200 - 300 °С.

При полузамкнутой и разомкнутой схемах сжигания используется бункер 10 для пылевидного твердого топлива, откуда топливо шнеком 11 подается в горелку 3. Пылевидное топливо в бункер поступает из пылеосадительного циклона 12, установленного на линии сбросных горелок 4 парового котла 5. Наличие пылевого бункера позволяет сжигать привозное пылевидное топливо, полученное каким-либо иным способом, например, пыль линий аспирации топливоподачи или топливная пыль других предприятий.

Камера сжигания 9 имеет сквозные отверстия с лючками для отбора проб газа или ввода датчиков для замера температуры и скорости газа. Это позволяет экспериментально определять конфигурацию факела, его светимость при сжигании различных видов твердого топлива с вводом различных добавок.

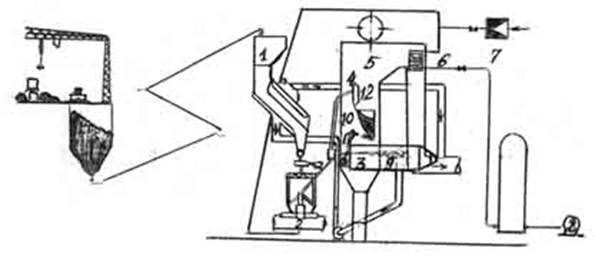

Рис. Схема топливоприготовления для огневого стенда
