Описание к ИЛ № 29-206-03

Результат выполнения конструкторско-технологической разработки.

Разработанные пластинчатые теплообменники являются новым классом теплообменных аппаратов, предназначенных для использования в системах теплоснабжения, отопления и горячего водоснабжения. Являясь улучшенным аналогом кожухотрубного теплообменника, они применяются для распределения тепловой энергии (аналог понижающего трансформатора в системах теплоснабжения).

Основными компонентами разборного теплообменника является (см. рис.) пакет пластин, уплотнения к пластинам и рама, в которую заключен пакет пластин, скрепляемую при помощи стяжных болтов. Разборные ПТО также имеют широкий спектр различных оребрений и типоразмеров.

Теплообмен идет через твердую стенку, разделяющую две среды. Теплоносителями могут быть жидкости, пары и газы. В зависимости от назначения теплообменные аппараты используют как нагреватели и как охладители.

Пластины, стянутые в пакет, обеспечивают взаимную опору в точках контактов, что позволяет сравнительно тонким пластинам стабильно работать при большом давлении. Пластины могут быть изготовлены в термически жестком или мягком вариантах, что дает возможность, комбинируя варианты, наиболее точно подобрать теплообменник соответствующий технологическому процессу.

Уплотнительные прокладки спроектированы таким образом, что обеспечивают двойное уплотнение между отверстиями. Это предохраняет жидкости от смешивания.

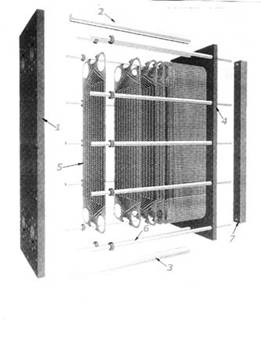

Рис. Пластинчатый теплообменник, где

1- передняя неподвижная плита с патрубками для входа и выхода жидкостей,

2- верхняя направляющая штанга,

3- нижняя направляющая штанга,

4- задняя подвижная плита,

5- теплообменная пластина,

6- резьбовые стяжки,

7- задняя опора
