Описание к ИЛ № 29-205-03

Результат выполнения конструкторско-технологической разработки.

Тепловые пункты представляют собой (см. рис.) легкие и компактные установки, монтируемые на сборной (или разборной) раме и не требуют спец. фундаментов.

В состав блочного теплового пункта входят: пластинчатые теплообменники, циркуляционные насосы, автоматические регуляторы отопительной нагрузки и нагрузки ГВС, автоматические регуляторы подпитки, контрольно-измерительные приборы, сетчатые фильтры, арматура.

В состав БТП также входит эл/пульт управления, в котором установлены элементы автоматики и силовые пускатели с токовой защитой для включения циркуляционных насосов. Для питания пульта управления необходимо подключение 3-х фазного напряжения 380 В 50 Гц, ток потребления не более 10 А.

Компоновка теплового пункта выполняется индивидуально, с учетом размеров помещения теплового пункта. Тепловая мощность блочного теплового пункта может достигать нескольких гигакалорий (МВт). Применение пластинчатых теплообменников с низким гидравлическим сопротивлением позволяет использовать тепловые пункты для присоединения зданий к тепловым сетям с располагаемым напором 3-4 м.вод. столба, при котором традиционная элеваторная схема не может использоваться.

Применяемая система регулирования обеспечивает:

- поддержание температуры отопления в соответствии с температурой наружного воздуха;

- поддержание заданной температуры горячего водоснабжения;

- ограничение температуры обратной сетевой воды;

- функции приоритета ГВС;

- астрономические часы и календарь;

- опробование насосов отопления в летнее время;

- санобработка трубопроводов ГВС;

- хранение данных о температурах и вывод на печать или компьютер.

БТП могут применяться как для независимых, так и для зависимых схем подключения отопления. Их можно использовать для перевода объектов на закрытую схему водоразбора. Возможна комплектация повысительными насосами с регулируемым числом оборотов, расширительными мембранными баками для подпитки системы отопления, аккумуляторными емкостями для ГВС, регуляторами поддержания давления и расхода, системами регистрации и расхода тепла и воды.

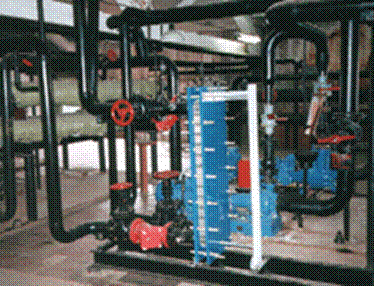

Рис. Блочные автоматизированные индивидуальные тепловые пункты (БТП)

Все комплектующее оборудование имеет сертификаты качества, в частности, шаровая и регулирующая арматура имеет сертификат качества РОСС ИТ. АЯ 56 БОО168. Срок действия от 04.01.2003 г. по 03.01.2004 г., а также сертификат качества РОСС ФИ. АЯ 45ВО2748. Срок действия с 21.02.03 г. по 20.02. 2004 г.
